Комплектующие механизма переключения передач 1316.171.403

← Корпус и комплектующие механизма переключения передач 1316.108.812 Комплектующие механизма переключения передач 1316.109.024 →

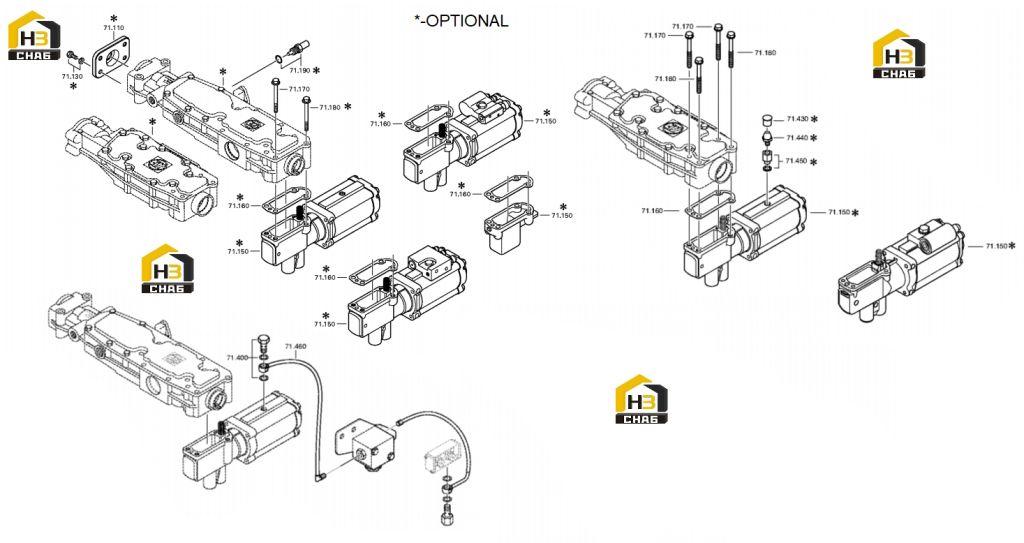

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/130

Наименование:PLUG NIPPLE

Каталожный номер:0637.885.687

Комплект:1

Примечание:

№ на схеме:/120

Наименование:TUBE

Каталожный номер:0632.704.032

Комплект:250

Примечание:8X1

№ на схеме:/110

Наименование:RING PIECE

Каталожный номер:0637.100.422

Комплект:1

Примечание:

№ на схеме:110

Наименование:COVER

Каталожный номер:1341.307.113

Комплект:1

Примечание:

№ на схеме:130

Наименование:WASHER

Каталожный номер:0630.100.295

Комплект:4

Примечание:

№ на схеме:130

Наименование:HEXAGON SCREW

Каталожный номер:0636.100.796

Комплект:4

Примечание:M8X20

№ на схеме:130

Наименование:HEXAGON SCREW

Каталожный номер:-

Комплект:4

Примечание:M8X20

№ на схеме:150

Наименование:PNEUMATIC SERVO UNIT

Каталожный номер:0501.210.732

Комплект:1

Примечание:KPL.

№ на схеме:160

Наименование:GASKET

Каталожный номер:1315.307.242

Комплект:1

Примечание:

№ на схеме:170

Наименование:HEXAGON SCREW

Каталожный номер:0736.300.137

Комплект:2

Примечание:M8X80 M8X80

№ на схеме:180

Наименование:SEAL.COMPOUND

Каталожный номер:0666.790.033

Комплект:2

Примечание:

№ на схеме:180

Наименование:HEXAGON SCREW

Каталожный номер:0736.300.137

Комплект:2

Примечание:M8X80 M8X80

№ на схеме:180

Наименование:HEXAGON SCREW

Каталожный номер:-

Комплект:2

Примечание:M8X80

№ на схеме:400

Наименование:SEALING RING

Каталожный номер:0634.801.331

Комплект:1

Примечание:12X18

№ на схеме:400

Наименование:UNION SCREW

Каталожный номер:0637.835.808

Комплект:1

Примечание:

№ на схеме:400

Наименование:UNION SCREW

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:460

Наименование:TUBE

Каталожный номер:1315.209.007

Комплект:1

Примечание:KPL.L=250*8X1*PSE-DRUCKM.
