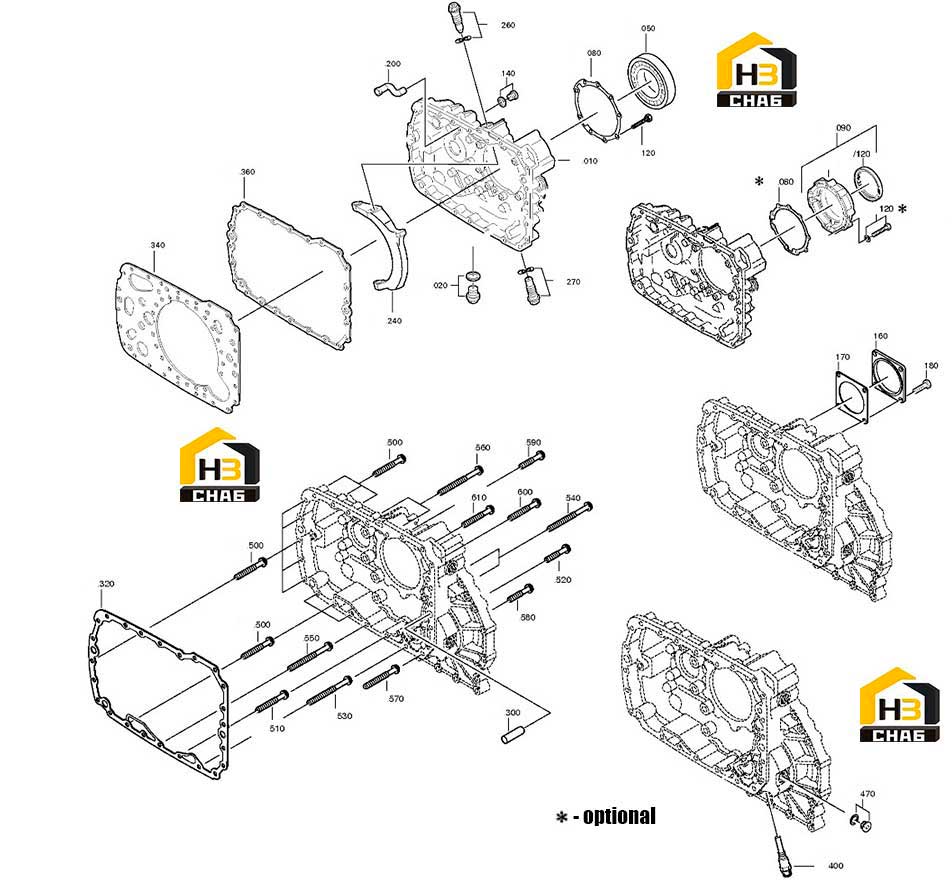

Корпус планетарной передачи 1315.131.047
← Механизм управления демультипликатором 1315.112.014
Привод планетарной передачи и фланец 1315.132.015 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:/120
Каталожный номер:0750.111.341
Комплект:1
Примечание:105X130X12
№ на схеме:10
Каталожный номер:1315.301.224
Комплект:1
Примечание:ENTHALT.IN 1315 301 222(0)
№ на схеме:20
Каталожный номер:-
Комплект:1
Примечание:60N.M*DICHTRING M24X1,5
№ на схеме:140
Каталожный номер:-
Комплект:1
Примечание:15N.M*DICHTRING M10X1
№ на схеме:170
Каталожный номер:1238.308.201
Комплект:1
Примечание:ENTHALT.IN 1238 308 202(2)
№ на схеме:260
Каталожный номер:-
Комплект:1
Примечание:O.SCHEIBE M24X1,5 SK6
№ на схеме:270
Каталожный номер:-
Комплект:1
Примечание:O.SCHEIBE M24X1,5 SK6
№ на схеме:340
Каталожный номер:1315.301.118
Комплект:1
Примечание:ENTHALT.IN 1315 301 144(0)
№ на схеме:400
Каталожный номер:-
Комплект:1
Примечание:35N.M*FLAE.DICHTG* BAJO*KITAS2*EXPL. GESCH*SOLO*L=90,0* SCHUKA
№ на схеме:470
Каталожный номер:-
Комплект:1
Примечание:35N.M*DICHTRING M18X1,5
№ на схеме:500
Каталожный номер:0736.300.123
Комплект:11
Примечание:M10X70 M10X70
№ на схеме:510
Каталожный номер:0736.300.123
Комплект:1
Примечание:M10X70 M10X70
№ на схеме:520
Каталожный номер:0736.300.123
Комплект:1
Примечание:M10X70 M10X70
№ на схеме:530
Каталожный номер:0736.300.123
Комплект:1
Примечание:M10X70 M10X70
№ на схеме:540
Каталожный номер:0736.300.122
Комплект:2
Примечание:M10X110
№ на схеме:550
Каталожный номер:0736.300.134
Комплект:1
Примечание:M10X45 M10X45
№ на схеме:560
Каталожный номер:0736.300.123
Комплект:2
Примечание:M10X70 M10X70
№ на схеме:570
Каталожный номер:0736.300.123
Комплект:1
Примечание:M10X70 M10X70
№ на схеме:580
Каталожный номер:0736.300.123
Комплект:1
Примечание:M10X70 M10X70
№ на схеме:590
Каталожный номер:0736.300.134
Комплект:1
Примечание:M10X45 M10X45
№ на схеме:600
Каталожный номер:0736.300.123
Комплект:1
Примечание:M10X70 M10X70
№ на схеме:610
Каталожный номер:0736.300.123
Комплект:1
Примечание:M10X70 M10X70
