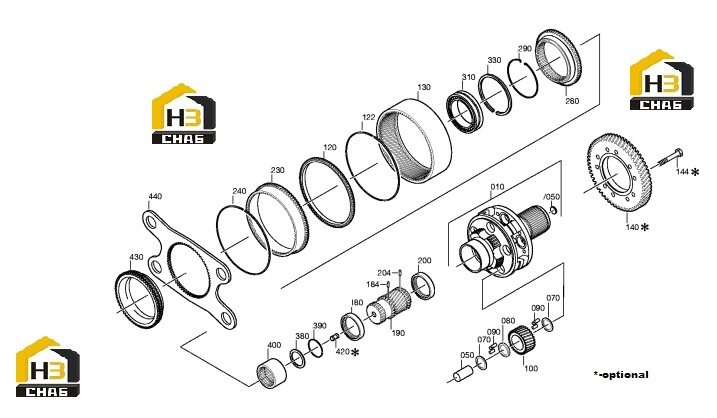

Привод планетарной передачи 1328.132.008
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:/050
Каталожный номер:0630.361.033
Комплект:1
Примечание:DIN 443 20
№ на схеме:/050
Каталожный номер:
Комплект:1
Примечание:20 DIN443 FE/ ZNPHR8F
№ на схеме:010
Каталожный номер:1328.232.016
Комплект:1
Примечание:KPL. IN 1328 232 012(0)
№ на схеме:050
Каталожный номер:1328.332.041
Комплект:5
Примечание:IN 1314 332 036(2)
№ на схеме:070
Каталожный номер:0730.109.323
Комплект:10
Примечание:A=2,30
№ на схеме:080
Каталожный номер:0730.109.640
Комплект:5
Примечание:A=9,00 IN 0730 105 951(2)
№ на схеме:090
Каталожный номер:0750.119.116
Комплект:140
Примечание:WTB 10,0X16,8
№ на схеме:100
Каталожный номер:1328.232.006
Комплект:1
Примечание:KPL.BETA=12GRAD 19MIN 36SE
№ на схеме:122
Каталожный номер:0730.513.682
Комплект:1
Примечание:ENTHALT.IN 0730 513 681(2)
№ на схеме:144
Каталожный номер:0636.016.215
Комплект:10
Примечание:DIN933 ALT M 12X28
№ на схеме:144
Каталожный номер:
Комплект:10
Примечание:M12X28 DIN933ALT/12.9
№ на схеме:180
Каталожный номер:1328.332.033
Комплект:1
Примечание:IN 1328 332 032(1)
№ на схеме:184
Каталожный номер:7636.038.103
Комплект:1
Примечание:ENTHALT.IN 7630 038 101(4)
№ на схеме:200
Каталожный номер:1328.332.033
Комплект:1
Примечание:IN 1328 332 032(1)
№ на схеме:204
Каталожный номер:7636.038.103
Комплект:1
Примечание:ENTHALT.IN 7630 038 101(4)
№ на схеме:240
Каталожный номер:0730.513.682
Комплект:1
Примечание:ENTHALT.IN 0730 513 681(2)
№ на схеме:290
Каталожный номер:0730.513.745
Комплект:1
Примечание:A=2,50
№ на схеме:310
Каталожный номер:0750.118.284
Комплект:1
Примечание:WTB 100,0X130,0X30,0
№ на схеме:330
Каталожный номер:0630.513.139
Комплект:1
Примечание:FA. ORBIS SB 130
№ на схеме:390
Каталожный номер:0630.502.218
Комплект:1
Примечание:FA. ORBIS 64X2 J64
№ на схеме:440
Каталожный номер:1328.333.006
Комплект:1
Примечание:ENTHALT.IN 1314 333 044(0)
