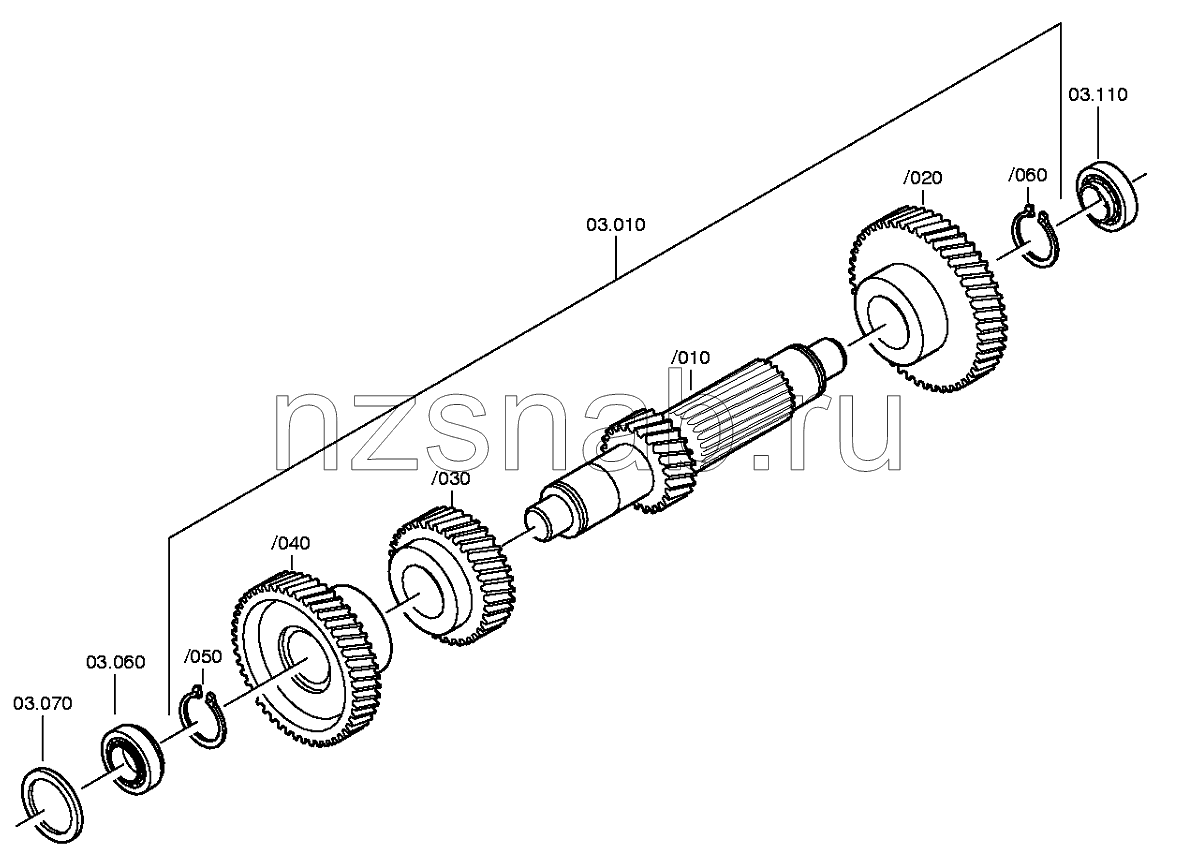

Вал промежуточный

← Вал первичный Вал вторичный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:LAYSHAFT

Каталожный номер:1307.203.047

Комплект:1

Примечание:

№ на схеме:60

Наименование:TAROLLBEARING

Каталожный номер:1307.203.009

Комплект:1

Примечание:

№ на схеме:60

Наименование:TAROLLBEARING

Каталожный номер:1307.203.010

Комплект:1

Примечание:

№ на схеме:60

Наименование:TAROLLBEARING

Каталожный номер:1307.203.019

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.006.220

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.006.221

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.829

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.968

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.830

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.969

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.831

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.832

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.833

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.834

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.835

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.836

Комплект:1

Примечание:

№ на схеме:70

Наименование:WASHER

Каталожный номер:0730.004.837

Комплект:1

Примечание:

№ на схеме:110

Наименование:TAROLLBEARING

Каталожный номер:1307.203.009

Комплект:1

Примечание:

№ на схеме:110

Наименование:TAROLLBEARING

Каталожный номер:1307.203.010

Комплект:1

Примечание:

№ на схеме:110

Наименование:TAROLLBEARING

Каталожный номер:1307.203.019

Комплект:1

Примечание:

№ на схеме:1010

Наименование:LAYSHAFT

Каталожный номер:1307.303.104

Комплект:1

Примечание:

№ на схеме:1020

Наименование:HELICAL GEAR

Каталожный номер:1317.303.015

Комплект:1

Примечание:

№ на схеме:1030

Наименование:HELICAL GEAR

Каталожный номер:1307.303.110

Комплект:1

Примечание:

№ на схеме:1040

Наименование:HELICAL GEAR

Каталожный номер:1307.303.122

Комплект:1

Примечание:

№ на схеме:1050

Наименование:RETAINING RING

Каталожный номер:0630.501.033

Комплект:1

Примечание:

№ на схеме:1060

Наименование:RETAINING RING

Каталожный номер:0630.501.031

Комплект:1

Примечание:
