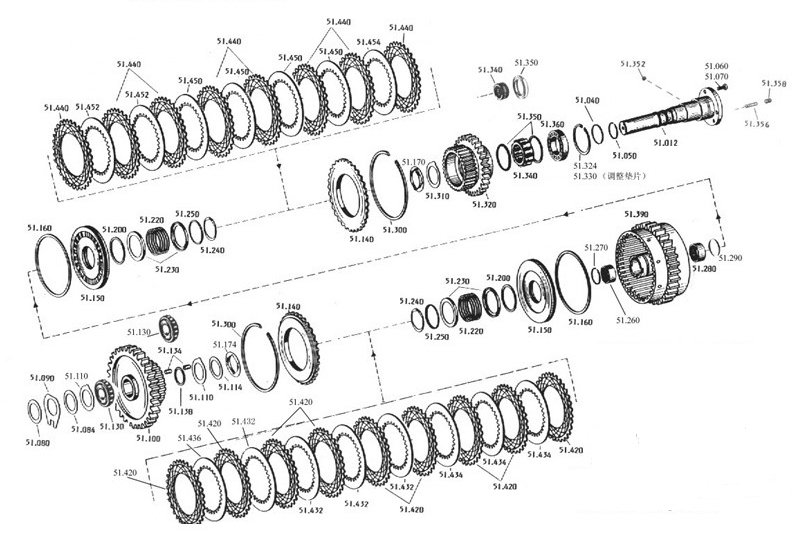

Clutch assembly KV+K1

← Oil filter assembly Clutch assembly KR+K2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:012

Наименование:Shaft

Каталожный номер:4644 351 076

Комплект:1

Примечание:

№ на схеме:040

Наименование:O-ring

Каталожный номер:0634 313 536

Комплект:1

Примечание:

№ на схеме:050

Наименование:Sealing ring

Каталожный номер:0734 401 106

Комплект:3

Примечание:

№ на схеме:060

Наименование:Stud M8

Каталожный номер:0636 610 014

Комплект:3

Примечание:GB898-88

№ на схеме:070

Наименование:Nut M8 DIN9348

Каталожный номер:0637 006 018

Комплект:3

Примечание:GB6170-86

№ на схеме:080

Наименование:Adjustment shim

Каталожный номер:0769 120 468

Комплект:1

Примечание:

№ на схеме:084

Наименование:Wearing pad

Каталожный номер:0730 150 759

Комплект:1

Примечание:

№ на схеме:090

Наименование:Stop shim

Каталожный номер:4644 303 529

Комплект:1

Примечание:

№ на схеме:100

Наименование:Gear

Каталожный номер:4644 308 622

Комплект:1

Примечание:

№ на схеме:110

Наименование:Stop shim

Каталожный номер:4644 308 265

Комплект:2

Примечание:

№ на схеме:114

Наименование:Wearing pad

Каталожный номер:0730 150 773

Комплект:1

Примечание:

№ на схеме:134

Наименование:Roller set 35,2

Каталожный номер:0750 119 100

Комплект:1

Примечание:

№ на схеме:138

Наименование:Washer

Каталожный номер:4644 308 266

Комплект:1

Примечание:

№ на схеме:140

Наименование:Pressure board

Каталожный номер:4644 308 071

Комплект:2

Примечание:

№ на схеме:150

Наименование:Piston

Каталожный номер:4644 351 070

Комплект:2

Примечание:

№ на схеме:160

Наименование:Shaped sealing ring

Каталожный номер:0750 112 139

Комплект:2

Примечание:

№ на схеме:170

Наименование:Locking plate

Каталожный номер:4644 351 094

Комплект:1

Примечание:

№ на схеме:174

Наименование:Locking plate

Каталожный номер:4642 308 555

Комплект:1

Примечание:

№ на схеме:200

Наименование:Shaped sealing ring

Каталожный номер:0750 112 140

Комплект:2

Примечание:

№ на схеме:220

Наименование:Pressured spring

Каталожный номер:0732 041 183

Комплект:2

Примечание:

№ на схеме:230

Наименование:Guiding ring

Каталожный номер:4642 308 083

Комплект:4

Примечание:

№ на схеме:240

Наименование:Sprag

Каталожный номер:0630 531 346

Комплект:2

Примечание:

№ на схеме:250

Наименование:Guiding ring

Каталожный номер:4642 308 084

Комплект:2

Примечание:

№ на схеме:260

Наименование:Needle bearing F3526 35

Каталожный номер:0635 303 203

Комплект:1

Примечание:

№ на схеме:270

Наименование:Flexible sprag

Каталожный номер:0730 513 610

Комплект:1

Примечание:

№ на схеме:280

Наименование:Needle bearing F4026 40

Каталожный номер:0635 303 205

Комплект:1

Примечание:

№ на схеме:290

Наименование:Flexible sprag

Каталожный номер:0730 513 611

Комплект:1

Примечание:

№ на схеме:300

Наименование:Flexible sprag

Каталожный номер:0769 124 126

Комплект:2

Примечание:

№ на схеме:310

Наименование:Wearing pad

Каталожный номер:0730 150 779

Комплект:1

Примечание:

№ на схеме:320

Наименование:Gear

Каталожный номер:4644 351 012

Комплект:1

Примечание:

№ на схеме:324

Наименование:Sprag for hole 75

Каталожный номер:0630 502 037

Комплект:2

Примечание:GB893,1-86

№ на схеме:330

Наименование:0769 120 556

Каталожный номер:0769 120 556

Комплект:1

Примечание:

№ на схеме:340

Наименование:Roller bearing 45

Каталожный номер:0735 358 132

Комплект:1

Примечание:

№ на схеме:350

Наименование:Sprag

Каталожный номер:0501 308 830

Комплект:2

Примечание:

№ на схеме:360

Наименование:Ball bearing 6009 MAC3 45

Каталожный номер:0750 116 100

Комплект:1

Примечание:

№ на схеме:390

Наименование:Clutch casing

Каталожный номер:4644 251 042

Комплект:1

Примечание:

№ на схеме:420

Наименование:Ex frictional disc

Каталожный номер:0501 309 330

Комплект:12

Примечание:

№ на схеме:432

Наименование:In.frictional disc

Каталожный номер:4644 308 329

Комплект:9

Примечание:

№ на схеме:434

Наименование:In.frictional disc

Каталожный номер:4644 308 330

Комплект:1

Примечание:

№ на схеме:436

Наименование:In.frictional disc

Каталожный номер:0769 129 022

Комплект:1

Примечание:

№ на схеме:440

Наименование:Ex frictional disc

Каталожный номер:0501 309 330

Комплект:8

Примечание:

№ на схеме:450

Наименование:In.frictional disc

Каталожный номер:4644 308 329

Комплект:4

Примечание:

№ на схеме:452

Наименование:In.frictional disc

Каталожный номер:4644 308 330

Комплект:2

Примечание:

№ на схеме:454

Наименование:In.frictional disc

Каталожный номер:0769 129 022

Комплект:1

Примечание:
