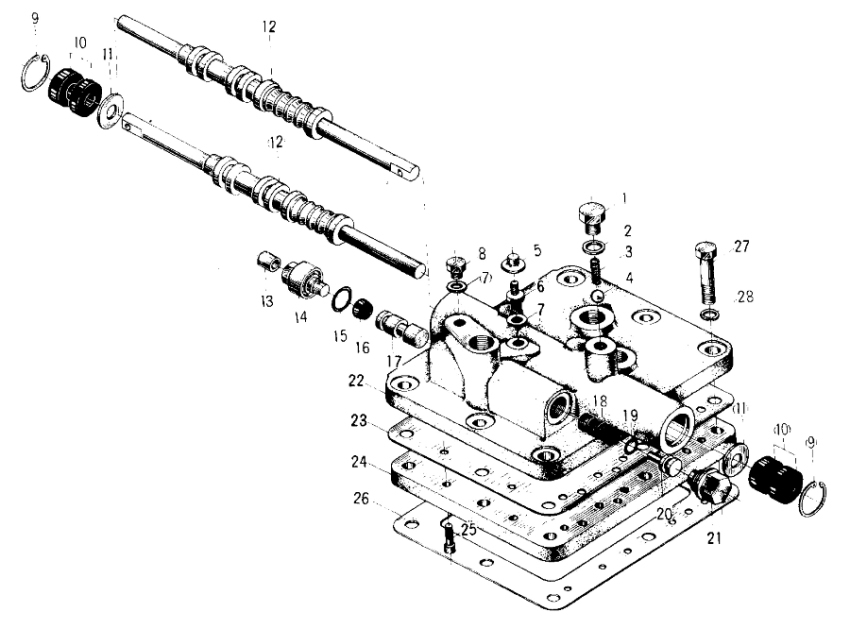

ZL20-039000, ZL20-039000X2 Control Valve Assembly

← Rear Output Shaft ZL20-039000X2 Hand Brake Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:ZL20-039011

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:ZL20-039013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:ZL20-039012

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel ball 10

Каталожный номер:GB/T308-1989

Комплект:1

Примечание:

№ на схеме:5

Наименование:Dust cover (Ф10)

Каталожный номер:ZL20-039023

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pressure tap

Каталожный номер:ZL20-026010

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:ZL20-026009

Комплект:2

Примечание:

№ на схеме:8

Наименование:Plug M10 x 1 - 6h

Каталожный номер:Q20-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:Snap ring for hole 30

Каталожный номер:GB/T893.2-1986

Комплект:2

Примечание:

№ на схеме:10

Наименование:Oil seal 14x30 x 10

Каталожный номер:HG4-692-67

Комплект:4

Примечание:

№ на схеме:11

Наименование:Regulating washer

Каталожный номер:ZL20-039010

Комплект:2

Примечание:

№ на схеме:12

Наименование:Control sliding valve

Каталожный номер:ZL20-039009X2

Комплект:1

Примечание:

№ на схеме:12

Наименование:Control sliding valve

Каталожный номер:ZI20-039009

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dust cover (Ф10)

Каталожный номер:ZL20-039022

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:ZL20-039015

Комплект:1

Примечание:

№ на схеме:15

Наименование:0-ring 22 x 2.5

Каталожный номер:Q26-01

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cup

Каталожный номер:ZL20-039016

Комплект:1

Примечание:

№ на схеме:17

Наименование:Brake sliding valve

Каталожный номер:ZL20-039017

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:ZL20-039018X2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:ZL20-039018

Комплект:1

Примечание:

№ на схеме:19

Наименование:0-ring 16 x 2

Каталожный номер:Q26-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring seat

Каталожный номер:ZL20-039019

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:ZL20-039021

Комплект:1

Примечание:

№ на схеме:22

Наименование:Valve body

Каталожный номер:ZL20-039007

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:ZL20-029020

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bottom plate

Каталожный номер:ZL20-039008

Комплект:1

Примечание:

№ на схеме:25

Наименование:Socket head cap screw М6 x 16

Каталожный номер:GB/T70-1985

Комплект:15

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:ZL20-030034

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10x45

Каталожный номер:GB/T5782-1986

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:
