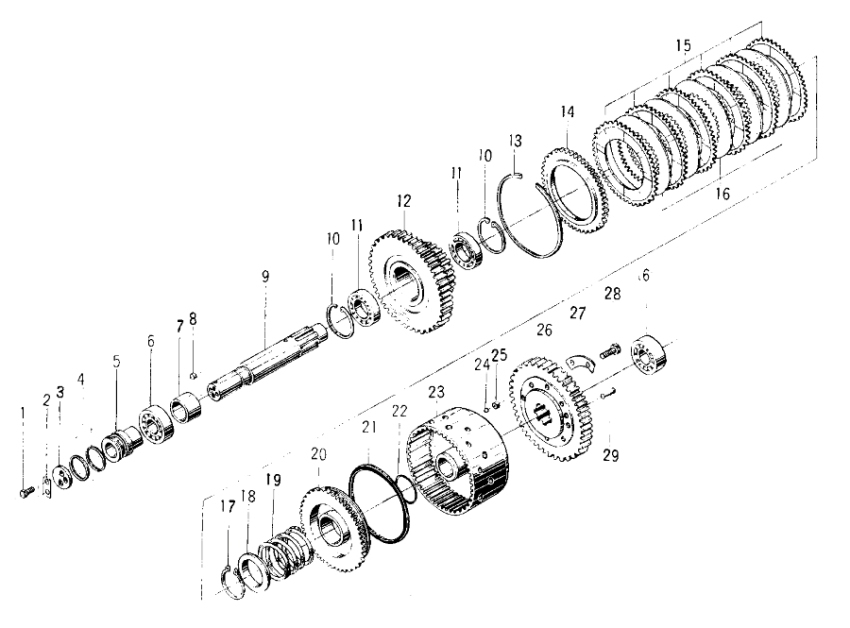

ZL20-036000, ZL20-036000X1 Astern shaft Assembly

← ZL20-033000 ZL20-033000X1 Intermediate Shaft Assembly High - low Speed Shift Fork Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt М8х16

Каталожный номер:GB/T5783-1986

Комплект:2

Примечание:

№ на схеме:2

Наименование:Stop pad

Каталожный номер:ZL20-032001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shaft end baffle

Каталожный номер:ZL20-032002

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston ring Ф52

Каталожный номер:CA10-3509164A

Комплект:2

Примечание:

№ на схеме:5

Наименование:Neck bush

Каталожный номер:ZL20-032003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Taper roller bearing 7507

Каталожный номер:GB/T297-1986

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:ZL20-036001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug 9

Каталожный номер:ZL20-032009

Комплект:1

Примечание:

№ на схеме:9

Наименование:Astern shaft

Каталожный номер:ZL20-036003

Комплект:1

Примечание:

№ на схеме:10

Наименование:Snap ring for hole 75

Каталожный номер:GB/T893-1986

Комплект:2

Примечание:

№ на схеме:11

Наименование:Radial ball bearing 109

Каталожный номер:GB/T276-1989

Комплект:2

Примечание:

№ на схеме:12

Наименование:Gear Z = 46

Каталожный номер:ZL20-036002

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gear Z = 49

Каталожный номер:ZL20-036002X1

Комплект:1

Примечание:

№ на схеме:13

Наименование:Snap ring

Каталожный номер:ZL20-032101

Комплект:1

Примечание:

№ на схеме:14

Наименование:Outer end - cover

Каталожный номер:ZL20-032102

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ex. friction disc

Каталожный номер:ZL20-032104

Комплект:6

Примечание:

№ на схеме:16

Наименование:In. friction disc

Каталожный номер:ZL20-032103

Комплект:5

Примечание:

№ на схеме:17

Наименование:Snap ring for shaft 60

Каталожный номер:GB/T894.2-1986

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring seat

Каталожный номер:ZL20-032110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:ZL20-032108

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:ZL20-032106

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sealing ring

Каталожный номер:ZL20-032107

Комплект:1

Примечание:

№ на схеме:22

Наименование:0 - ring 6.0 x 3.1

Каталожный номер:GB/T1235-1976

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clutch case assy

Каталожный номер:ZL20-032105

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel ball 5

Каталожный номер:GB/T308-19B9

Комплект:1

Примечание:

№ на схеме:25

Наименование:Valve seat

Каталожный номер:ZL20-032109

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gear Z = 49

Каталожный номер:ZL20-033003

Комплект:1

Примечание:

№ на схеме:26

Наименование:Gear Z = 44

Каталожный номер:ZL20-036004X1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Stop pad

Каталожный номер:ZL20-032006

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt M10 x 25

Каталожный номер:GB/T5783-1986

Комплект:8

Примечание:

№ на схеме:29

Наименование:Pin A8 x22

Каталожный номер:GB/T119-1986

Комплект:2

Примечание:
