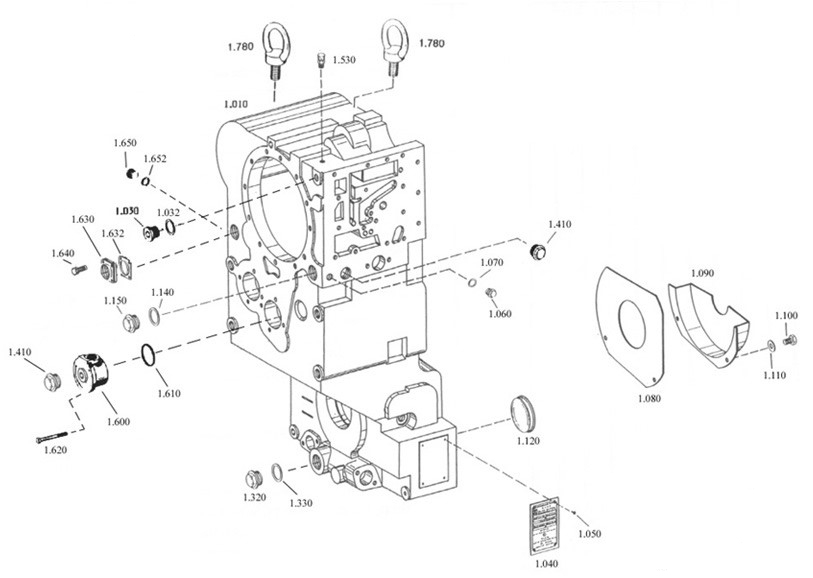

Housing assembly

← torque converter Input assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:010

Наименование:Housing (500)

Каталожный номер:YD13 301 001

Комплект:1

Примечание:Single power-take-off structure

№ на схеме:030

Наименование:Plug AM26

Каталожный номер:0636 305 019

Комплект:1

Примечание:

№ на схеме:032

Наименование:O-ring 23

Каталожный номер:0634 303 233 H

Комплект:1

Примечание:

№ на схеме:040

Наименование:Nameplate

Каталожный номер:403091A

Комплект:1

Примечание:

№ на схеме:050

Наименование:Rivet 3

Каталожный номер:GB/T827-1986

Комплект:4

Примечание:

№ на схеме:060

Наименование:Plug screw AM14

Каталожный номер:0636 305 007

Комплект:1

Примечание:

№ на схеме:070

Наименование:O-ring 11

Каталожный номер:0634 306 522

Комплект:1

Примечание:

№ на схеме:080

Наименование:Baffle

Каталожный номер:YD13 301 002

Комплект:1

Примечание:

№ на схеме:090

Наименование:Slinger

Каталожный номер:YD13 301 003

Комплект:1

Примечание:

№ на схеме:100

Наименование:Bolt M8

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:110

Наименование:Washer 8 140HV

Каталожный номер:GB/T848-1985

Комплект:2

Примечание:

№ на схеме:120

Наименование:Sealing cover

Каталожный номер:4466 351 081

Комплект:2

Примечание:

№ на схеме:140

Наименование:O-ring 27

Каталожный номер:0634 304 275

Комплект:1

Примечание:

№ на схеме:150

Наименование:Plug screw AM30

Каталожный номер:0636 305 023

Комплект:1

Примечание:

№ на схеме:320

Наименование:Plug screw AM30

Каталожный номер:0636 305 023

Комплект:1

Примечание:

№ на схеме:330

Наименование:O-ring 27

Каталожный номер:0634 304 275

Комплект:1

Примечание:

№ на схеме:410

Наименование:Plug screw M30

Каталожный номер:0637 510 206

Комплект:2

Примечание:

№ на схеме:530

Наименование:Breather cap

Каталожный номер:0750 131 027

Комплект:1

Примечание:

№ на схеме:600

Наименование:Lube-in cover

Каталожный номер:YD13 301 004

Комплект:1

Примечание:

№ на схеме:610

Наименование:O-ring 57

Каталожный номер:0634 313 529

Комплект:1

Примечание:

№ на схеме:620

Наименование:Bolt M8

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:630

Наименование:Oil-in cover

Каталожный номер:YD13 301 007

Комплект:1

Примечание:

№ на схеме:632

Наименование:Gasket

Каталожный номер:YD13 301 008

Комплект:1

Примечание:

№ на схеме:640

Наименование:Bolt M8

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:650

Наименование:Plug screw AM18

Каталожный номер:0636 305 011

Комплект:1

Примечание:

№ на схеме:652

Наименование:O-ring 15

Каталожный номер:0636 306 524

Комплект:1

Примечание:

№ на схеме:780

Наименование:Screw M16

Каталожный номер:GB/T825-1988

Комплект:2

Примечание:
