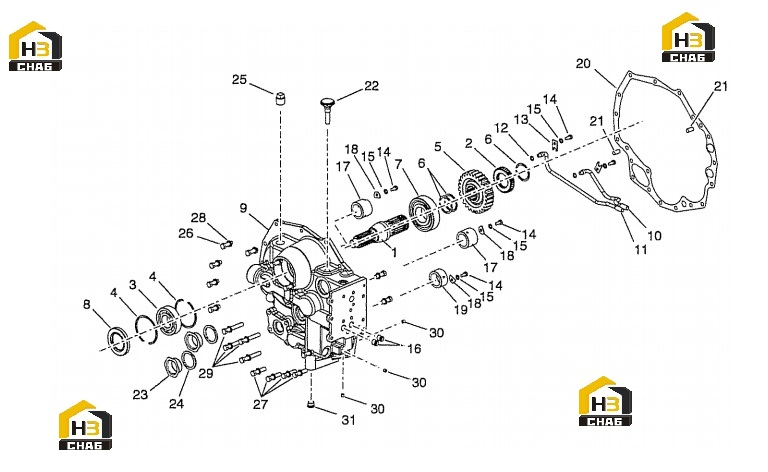

Крышка передняя корпуса кпп и вал входной

← Датчик температуры Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-INPUT

Каталожный номер:4212104

Комплект:1

Примечание:

№ на схеме:2

Наименование:EXCITER RING-TURBINE SHAFT 36T

Каталожный номер:4212105

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING-BALL

Каталожный номер:247348

Комплект:1

Примечание:

№ на схеме:4

Наименование:RING-INPUT SHAFT FRONT BEARING RETAINING

Каталожный номер:223901

Комплект:2

Примечание:

№ на схеме:5

Наименование:GEAR-TURBINE SHAFT 27T

Каталожный номер:248198

Комплект:1

Примечание:

№ на схеме:6

Наименование:SNAP RING-GEAR

Каталожный номер:224026

Комплект:3

Примечание:

№ на схеме:7

Наименование:BEARING-INPUT SHAFT REAR MU-1310-TM

Каталожный номер:241684

Комплект:1

Примечание:

№ на схеме:8

Наименование:SEAL-INPUT FLANGE OIL

Каталожный номер:231798

Комплект:1

Примечание:

№ на схеме:9

Наименование:ASSY-FRONT COVER&TUBE

Каталожный номер:4212106

Комплект:1

Примечание:INCL.ITEMS 10 THRU 19

№ на схеме:10

Наименование:ASSY-REVERSE SPEED TUBE

Каталожный номер:231628

Комплект:1

Примечание:PART OF ITEM 9

№ на схеме:11

Наименование:ASSY-3RD SPEED TUBE

Каталожный номер:231629

Комплект:1

Примечание:PART OF ITEM 9

№ на схеме:12

Наименование:O-RING

Каталожный номер:25K30012

Комплект:2

Примечание:PART OF ITEM 9

№ на схеме:13

Наименование:TUBE CLIP

Каталожный номер:231048

Комплект:2

Примечание:PART OF ITEM 9

№ на схеме:14

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:5

Примечание:PART OF ITEM 9

№ на схеме:15

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:5

Примечание:PART OF ITEM 9

№ на схеме:16

Наименование:SLEEVE-PRESS&LUBR TUBE

Каталожный номер:222067

Комплект:2

Примечание:PART OF ITEM 9

№ на схеме:17

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:237576

Комплект:2

Примечание:PART OF ITEM 9

№ на схеме:18

Наименование:WASHER

Каталожный номер:230851

Комплект:3

Примечание:PART OF ITEM 9

№ на схеме:19

Наименование:PISTON RING RACE

Каталожный номер:232346

Комплект:1

Примечание:PART OF ITEM 9

№ на схеме:20

Наименование:GASKET-FRONT COVER

Каталожный номер:231606

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN-FRONT COVER DOWEL

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:22

Наименование:AIR-BREATHER

Каталожный номер:4212052

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG-FRONT COVER ACCESS HOLES

Каталожный номер:219370

Комплект:2

Примечание:

№ на схеме:24

Наименование:GASKET-RUBBER

Каталожный номер:219373

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLUG-PIPE OIL FILTER HOLE

Каталожный номер:10F16

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW-FRONT COVER TO TRANSMISSION CASE

Каталожный номер:17C720

Комплект:10

Примечание:

№ на схеме:27

Наименование:SCREW-FRONT COVER TO TRANSMISSION CASE

Каталожный номер:17C728

Комплект:4

Примечание:

№ на схеме:28

Наименование:LOCKWASHER-FRONT COVER TO CASE SCREW

Каталожный номер:4E7

Комплект:18

Примечание:

№ на схеме:29

Наименование:SCREW-FRONT COVER TO TRANSMISSION CASE

Каталожный номер:17C744

Комплект:4

Примечание:

№ на схеме:30

Наименование:PLUG-PIPE

Каталожный номер:16F2

Комплект:3

Примечание:

№ на схеме:31

Наименование:PLUG-LUBE SYSTEM CONST

Каталожный номер:47K6

Комплект:1

Примечание:
