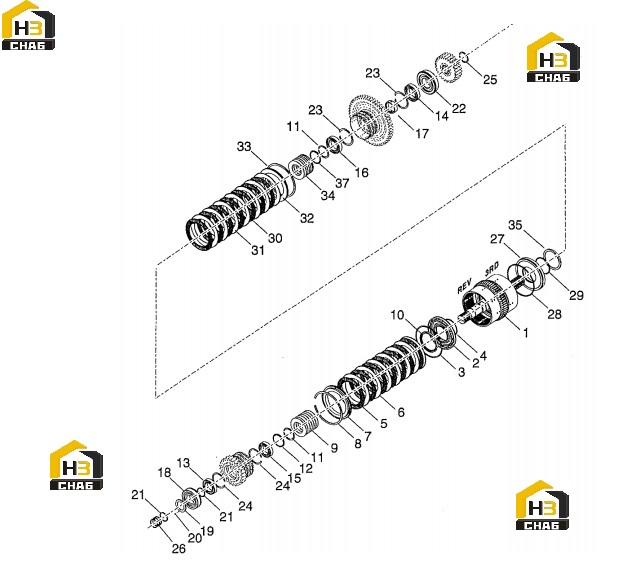

Передача третья и задний ход

← Шестерни валов кпп Передача первая и вторая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSEMBLY-REVERSE&3RD SHAFT, HUB, DRUM,&PL

Каталожный номер:4212120

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON-REV CL

Каталожный номер:4212125

Комплект:1

Примечание:INCL. ITEMS 3&4

№ на схеме:3

Наименование:SEAL-OUTER CLUTCH PISTON

Каталожный номер:4212127

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-INNER PISTON

Каталожный номер:4212128

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:4213141

Комплект:7

Примечание:

№ на схеме:6

Наименование:DISC CLUTCH OUTER REV

Каталожный номер:4212130

Комплект:8

Примечание:

№ на схеме:7

Наименование:PLATE-CLUTCH END REV

Каталожный номер:236810

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING REV

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:9

Наименование:ASSY-DISC SPRING

Каталожный номер:4212964

Комплект:1

Примечание:INCLUDING 7 SPRING DISCS

№ на схеме:10

Наименование:SPACER-PISTON

Каталожный номер:4212132

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP-RING SPRING RETAINING REV CLUTCH

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:12

Наименование:RETAINER-SNAP RING

Каталожный номер:251432

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING-BALL

Каталожный номер:233389

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRG-HIGH GEAR 109KSF

Каталожный номер:233390

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING-CLUTCH DRIVEN GEAR

Каталожный номер:230829

Комплект:1

Примечание:

№ на схеме:16

Наименование:BEARING-HIGH GEAR

Каталожный номер:230860

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER-HI GEAR BRG

Каталожный номер:230906

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-CLUTCH SHAFT

Каталожный номер:239946

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLATE-REV&HIGH SHAFT FRONT BRG END

Каталожный номер:239947

Комплект:1

Примечание:

№ на схеме:20

Наименование:BALL-REV&HIGH SHAFT FRONT BRG END PLATE RET

Каталожный номер:10J4

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING-FRONT BEARING RETAINING

Каталожный номер:247949

Комплект:2

Примечание:

№ на схеме:22

Наименование:BRG-REV&HIGH SHAFT REAR U-1309-J

Каталожный номер:239948

Комплект:1

Примечание:

№ на схеме:23

Наименование:HIGH GEAR BEARING SNAP RING

Каталожный номер:223874

Комплект:2

Примечание:

№ на схеме:24

Наименование:SNAP RING-CLUTCH DRIVEN GEAR BEARING

Каталожный номер:223877

Комплект:2

Примечание:

№ на схеме:25

Наименование:RING-GEAR RETAINING

Каталожный номер:224106

Комплект:1

Примечание:

№ на схеме:26

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:3

Примечание:

№ на схеме:27

Наименование:ASSY-CLUTCH PISTON-3RD CL

Каталожный номер:4212125

Комплект:1

Примечание:INCL.ITEMS 28&29

№ на схеме:28

Наименование:SEAL-OUTER CLUTCH PISTON

Каталожный номер:4212127

Комплект:1

Примечание:PART OF ITEM 27

№ на схеме:29

Наименование:SEAL-INNER PISTON

Каталожный номер:4212128

Комплект:1

Примечание:PART OF ITEM 27

№ на схеме:30

Наименование:DISC-CLUTCH INNER

Каталожный номер:4213141

Комплект:7

Примечание:

№ на схеме:31

Наименование:DISC CLUTCH OUTER 3RD

Каталожный номер:4212130

Комплект:8

Примечание:

№ на схеме:32

Наименование:PLATE-CLUTCH END 3RD

Каталожный номер:236810

Комплект:1

Примечание:

№ на схеме:33

Наименование:SNAP RING 3RD

Каталожный номер:215190

Комплект:2

Примечание:

№ на схеме:34

Наименование:ASSY-DISC SPRING

Каталожный номер:4212964

Комплект:1

Примечание:INCLUDING 7 SPRING DISCS

№ на схеме:35

Наименование:SPACER-PISTON

Каталожный номер:4212132

Комплект:1

Примечание:

№ на схеме:36

Наименование:SNAP-RING SPRING RETAINING 3RD CLUTCH

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:37

Наименование:RETAINER-SNAP RING

Каталожный номер:251432

Комплект:1

Примечание:
