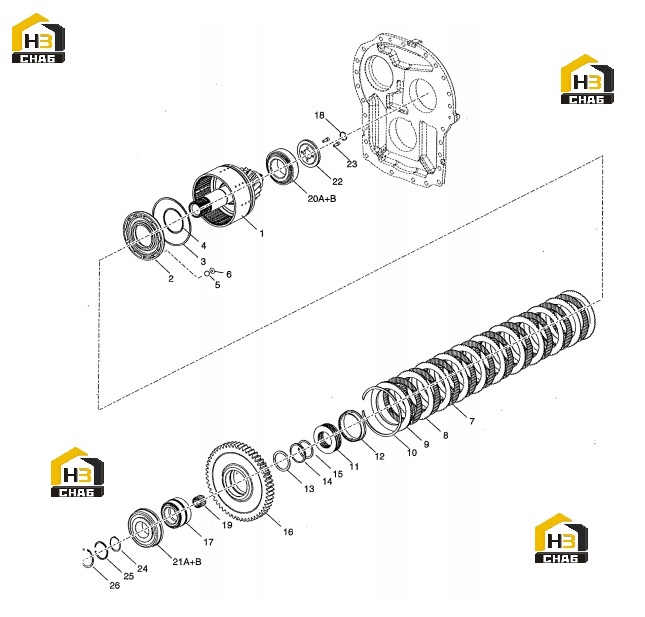

Передача пониженная

← Передача первая и вторая Вал промежуточный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSEMBLY-LOW SHAFT, HUB, DRUM&PLUG

Каталожный номер:4213065

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CL PISTON,SEAT&BALL

Каталожный номер:4213000

Комплект:1

Примечание:INCL.ITEMS 3 THRU 6

№ на схеме:3

Наименование:SEAL-OUTER CLUTCH PISTON

Каталожный номер:4212127

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-INNER PISTON

Каталожный номер:4212128

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:BALL

Каталожный номер:10J6

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:6

Наименование:SEAT-BALL

Каталожный номер:246571

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:7

Наименование:DISC-CLUTCH INNER

Каталожный номер:4213141

Комплект:10

Примечание:

№ на схеме:8A

Наименование:DISC CLUTCH OUTER

Каталожный номер:4212130

Комплект:7

Примечание:

№ на схеме:8

Наименование:DISC-CLUTCH OUTER

Каталожный номер:224772

Комплект:3

Примечание:

№ на схеме:9

Наименование:PLATE-CLUTCH END DISC BACKING

Каталожный номер:224774

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING-BACKING PLATE RET 6 1/8 O.D. EXP 1/8

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:11

Наименование:ASSY-DISC SPRING

Каталожный номер:4212964

Комплект:1

Примечание:INCLUDING 7 SPRING DISCS

№ на схеме:12

Наименование:SPACER-PISTON

Каталожный номер:4212032

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER-BEARING

Каталожный номер:251431

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:15

Наименование:RETAINER-SPRING RETAINING RING

Каталожный номер:251432

Комплект:1

Примечание:

№ на схеме:16

Наименование:LOW CLUTCH GEAR&HUB 54T

Каталожный номер:4212143

Комплект:1

Примечание:

№ на схеме:17

Наименование:ASSY-LOW SPEED GEAR BEARING

Каталожный номер:251435

Комплект:1

Примечание:

№ на схеме:18

Наименование:RING-CLUTCH SHAFT PISTON MELDIN

Каталожный номер:250215

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING-LOW SPEED CL SHAFT PILOT WJ-162116

Каталожный номер:230886

Комплект:1

Примечание:

№ на схеме:20B

Наименование:BEARING-LOW SPEED SHAFT REAR 462

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:20A

Наименование:BEARING-LOW SPEED SHAFT REAR 453X

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:21B

Наименование:CONE-BEARING FRONT TAPER 39573

Каталожный номер:251429

Комплект:1

Примечание:

№ на схеме:21A

Наименование:CUP-BEARING FRONT TAPER 39552B

Каталожный номер:251428

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING-EXCITER LOW SHAFT 30T

Каталожный номер:4212144

Комплект:1

Примечание:

№ на схеме:23

Наименование:CAPSCREW

Каталожный номер:73G410

Комплект:2

Примечание:

№ на схеме:24

Наименование:RING-RETAINING

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:25

Наименование:RETAINER-2ND GEAR LOCATING RING

Каталожный номер:239986

Комплект:1

Примечание:

№ на схеме:26

Наименование:SNAP RING

Каталожный номер:247487

Комплект:1

Примечание:
