Передача четвертая

← Вал выходной Переключение на пониженную передачу →

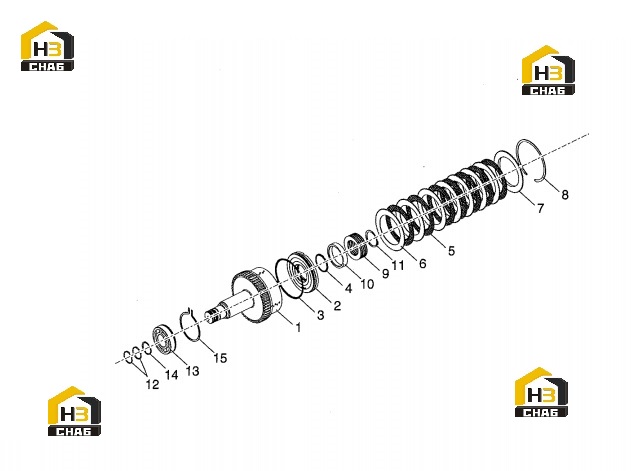

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSEMBLY-4TH SPEED SHAFT&PLUG

Каталожный номер:4212147

Комплект:l

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4212920

Комплект:l

Примечание:INCL.ITEMS 3&4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON-OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON-INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:DISC-INNER

Каталожный номер:4211960

Комплект:7

Примечание:

№ на схеме:6

Наименование:DISC-OUTER

Каталожный номер:4207620

Комплект:7

Примечание:

№ на схеме:7

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:9

Наименование:ASSY-DISC SPRING

Каталожный номер:4211141

Комплект:1

Примечание:INCLUDES 9 SPRING DISCS

№ на схеме:10

Наименование:PISTON-SPACER

Каталожный номер:4212921

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAPRING-SPRING RETAINER

Каталожный номер:237669

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:2

Примечание:

№ на схеме:13

Наименование:BALL-BEARING

Каталожный номер:241606

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING-FRONT BRG RET DWG 247545

Каталожный номер:247949

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING-FRONT BEARING

Каталожный номер:230889

Комплект:1

Примечание:
