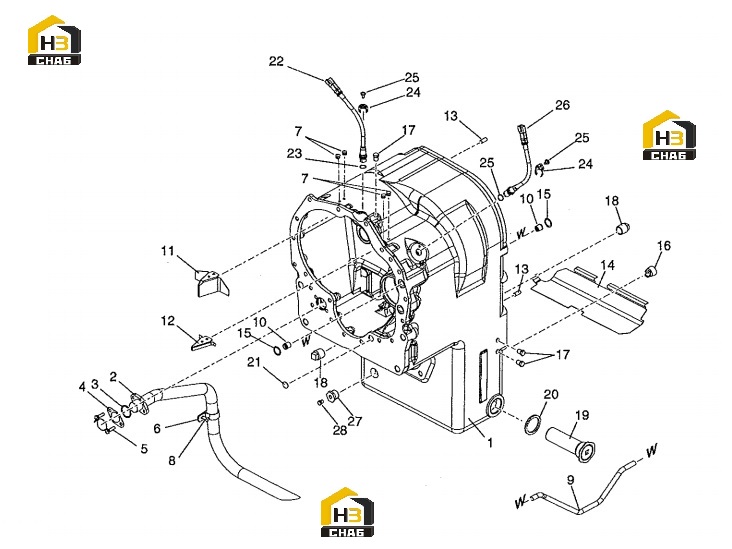

Корпус кпп

← Крышка передняя корпуса кпп и вал входной Крышка задняя корпуса кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PIPE PLUG

Каталожный номер:16F2

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-TRANSM CASE&TUBE

Каталожный номер:4212108

Комплект:1

Примечание:INCL.ITEMS 2 THRU 12

№ на схеме:2

Наименование:ASSY-TRANSM. SUCTION TUBE

Каталожный номер:4212110

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:O-RING

Каталожный номер:76K218

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:PLATE-SUCTION TUBE RETAINING

Каталожный номер:4212113

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:CAPSCREW

Каталожный номер:4C516

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:6

Наименование:CLIP-SUCTION LINE TUBE

Каталожный номер:4212033

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:7

Наименование:RIVET

Каталожный номер:249894

Комплект:4

Примечание:PART OF ITEM 1

№ на схеме:8

Наименование:RIVET

Каталожный номер:4212114

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:9

Наименование:TUBE-LOW CLUTCH PRESSURE

Каталожный номер:230900

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:10

Наименование:SLEEVE-PRESS&LUBR TUBE

Каталожный номер:222067

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:11

Наименование:OIL BAFFLE

Каталожный номер:247884

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:12

Наименование:OIL BAFFLE

Каталожный номер:247885

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:13

Наименование:PIN-TRANS CASE TO REAR COVER DOWEL

Каталожный номер:214118

Комплект:2

Примечание:

№ на схеме:14

Наименование:OIL BAFFLE

Каталожный номер:232260

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING CLUTCH PRESSURE TUBE

Каталожный номер:76K211

Комплект:3

Примечание:

№ на схеме:16

Наименование:PLUG-MAGNETIC DRAI

Каталожный номер:215757

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG-OIL LEVEL&LOCKUP PORT

Каталожный номер:40K4

Комплект:3

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:10F16

Комплект:2

Примечание:

№ на схеме:19

Наименование:ASSY-SUCTION SCREEN

Каталожный номер:4212115

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET-SUCTION SCREEN

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG-4TH LUBE

Каталожный номер:12F12

Комплект:1

Примечание:

№ на схеме:22

Наименование:ASSY-SPEED SENSOR 15 MM

Каталожный номер:4212047

Комплект:1

Примечание:INCL.ITEMS 23 THRU 25

№ на схеме:23

Наименование:O-RING-SPEED SENSOR

Каталожный номер:4209809

Комплект:1

Примечание:PART OF ITEM 22 AND 26

№ на схеме:24

Наименование:SUPPORT-SPEED SENSOR

Каталожный номер:4209786

Комплект:1

Примечание:PART OF ITEM 22 AND 26

№ на схеме:25

Наименование:CAPSCREW-SPEED SENSOR

Каталожный номер:4209804

Комплект:1

Примечание:PART OF ITEM 22 AND 26

№ на схеме:26

Наименование:ASSY-SPEED SENSOR 26 MM

Каталожный номер:4212049

Комплект:1

Примечание:INCL.ITEMS 22 THRU 25

№ на схеме:27

Наименование:BUSHING-REDUCING PIPE

Каталожный номер:19F24

Комплект:1

Примечание:

№ на схеме:28

Наименование:PIPE PLUG

Каталожный номер:40K2

Комплект:1

Примечание:
