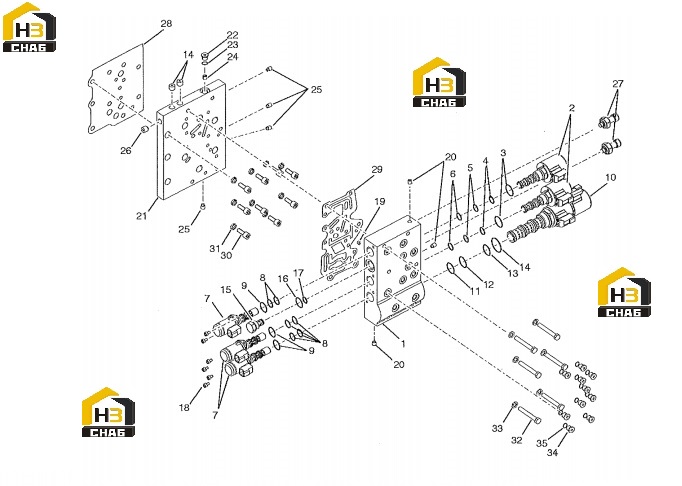

Блок управления гидравлический
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:-
Каталожный номер:4213207
Комплект:1
Примечание:Not Illustrated
№ на схеме:1
Каталожный номер:4212151
Комплект:1
Примечание:INCL ITEMS 2 THRU 20
№ на схеме:1A
Каталожный номер:4212865
Комплект:1
Примечание:Order 4212865 if you need the assembly-control valve 4212151 together with sensor valve pressure 4212000 (item 27)
№ на схеме:2
Каталожный номер:4212221
Комплект:2
Примечание:PART OF ITEM 1 including items 3,4,5 and 6 (o-rings)+coil 24V-pnr 4212224 qty 1
№ на схеме:7
Каталожный номер:4211999
Комплект:3
Примечание:PART OF ITEM 1 including items 8 and 9 (o-rings)
№ на схеме:10
Каталожный номер:4212228
Комплект:1
Примечание:PART OF ITEM 1 including items 11,12'13 and 14 (o-rings) coil 24V-pnr 4212224 qty 2
№ на схеме:15
Каталожный номер:4212230
Комплект:1
Примечание:PART OF ITEM 1 including items 16 and 17 (o-rings)
№ на схеме:19
Каталожный номер:-
Комплект:1
Примечание:Not Sold Separately PART OF ITEM 1
№ на схеме:20
Каталожный номер:-
Комплект:3
Примечание:Not Sold Separately PART OF ITEM 1
№ на схеме:21
Каталожный номер:4212152
Комплект:1
Примечание:INCL.ITEMS 22 THRU 26
№ на схеме:22
Каталожный номер:4212217
Комплект:1
Примечание:PART OF ITEM 21
№ на схеме:24
Каталожный номер:4212218
Комплект:1
Примечание:PART OF ITEM 21
№ на схеме:25
Каталожный номер:-
Комплект:4
Примечание:Not Sold Separately PART OF ITEM 21
№ на схеме:26
Каталожный номер:-
Комплект:3
Примечание:Not Sold Separately PART OF ITEM 21
№ на схеме:27
Каталожный номер:4212000
Комплект:2
Примечание:PART OF ITEM 1A
№ на схеме:28
Каталожный номер:4212154
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:4208860
Комплект:10
Примечание:INCL.ITEM 35-PART OF ITEM 1
