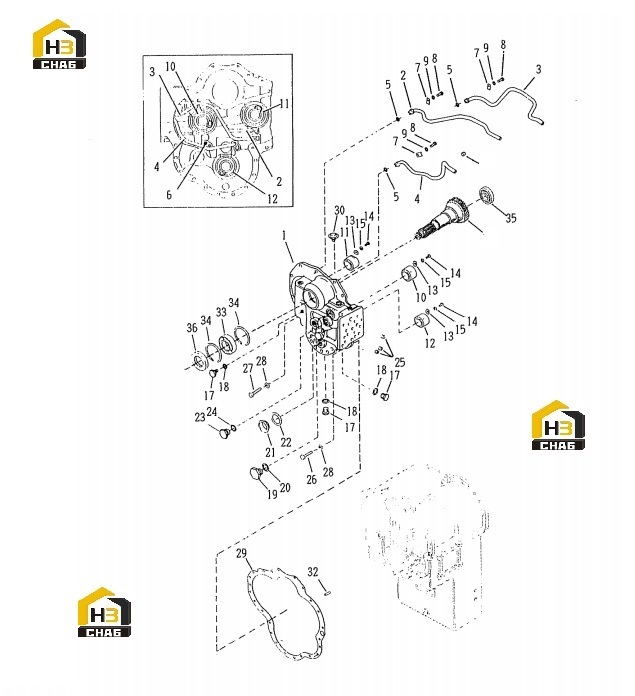

Крышка передняя корпуса кпп и вал входной

← Щуп Комплектующие передней крышки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PLUG-FILLER

Каталожный номер:24K10

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:FITTING-PLUG

Каталожный номер:24K6

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-FRONT COVER&TUBE

Каталожный номер:4204518

Комплект:1

Примечание:INCL.ITEMS 2 THRU 25

№ на схеме:1

Наименование:ASSEMBLY-FRONT COVER&TUBE

Каталожный номер:4204518

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-FORWARD PRESS.TUBE

Каталожный номер:247322

Комплект:1

Примечание:

№ на схеме:3

Наименование:ASSY-3RD PRESS. TUBE

Каталожный номер:245844

Комплект:1

Примечание:

№ на схеме:4A

Наименование:ASSEMBLY-TUBE MODULATION BYPASS (ELECTRIC)

Каталожный номер:247324

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE-4TH PRESSURE

Каталожный номер:4204471

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:60K30016

Комплект:4

Примечание:

№ на схеме:7

Наименование:CLIP-TUBE

Каталожный номер:243676

Комплект:4

Примечание:

№ на схеме:8

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:4

Примечание:

№ на схеме:9

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:4

Примечание:

№ на схеме:10

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:237576

Комплект:1

Примечание:

№ на схеме:11

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:249198

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON RING RACE

Каталожный номер:232346

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:230851

Комплект:3

Примечание:

№ на схеме:14

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:3

Примечание:

№ на схеме:15

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:3

Примечание:

№ на схеме:17

Наименование:FITTING-PLUG, O-RING SEAL

Каталожный номер:47K3

Комплект:6

Примечание:INCL ITEM 18

№ на схеме:18

Наименование:O-RING

Каталожный номер:91F3

Комплект:6

Примечание:PART OF ITEM 17

№ на схеме:19

Наименование:FITTING-PLUG

Каталожный номер:24K12

Комплект:1

Примечание:INCL ITEM 20

№ на схеме:20

Наименование:O-RING

Каталожный номер:91F12

Комплект:1

Примечание:PART OF ITEM 19

№ на схеме:21

Наименование:PLUG-FRONT COVER

Каталожный номер:219370

Комплект:1

Примечание:

№ на схеме:22

Наименование:GASKET

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:23

Наименование:FITTING-PLUG

Каталожный номер:24K10

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:91F10

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW-CONV HOUSING TO TRANSMISSION CASE

Каталожный номер:17C728

Комплект:14

Примечание:

№ на схеме:27

Наименование:SCREW-CONV HOUSING TO TRANSMISSION CASE

Каталожный номер:17C724

Комплект:9

Примечание:

№ на схеме:28

Наименование:LOCKWASHER-CONV HSG TO TRANS CASE SCREW

Каталожный номер:4E7

Комплект:23

Примечание:

№ на схеме:29

Наименование:GASKET-CONV HOUSING TO TRANSMISSION CASE

Каталожный номер:243698

Комплект:1

Примечание:

№ на схеме:30

Наименование:BREATHER

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:32

Наименование:PIN-CONVERTER HOUSING TO TRANSMISSION CASE

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:33

Наименование:BEARING-INPUT SHAFT FRONT 310

Каталожный номер:229862

Комплект:1

Примечание:

№ на схеме:34

Наименование:RING-INPUT SHAFT FRONT BEARING RETAINING

Каталожный номер:214953

Комплект:2

Примечание:

№ на схеме:35

Наименование:BEARING-INPUT SHAFT REAR NJ2210ECM

Каталожный номер:249859

Комплект:1

Примечание:

№ на схеме:36

Наименование:SEAL-INPUT FLANGE OIL

Каталожный номер:230839

Комплект:1

Примечание:
