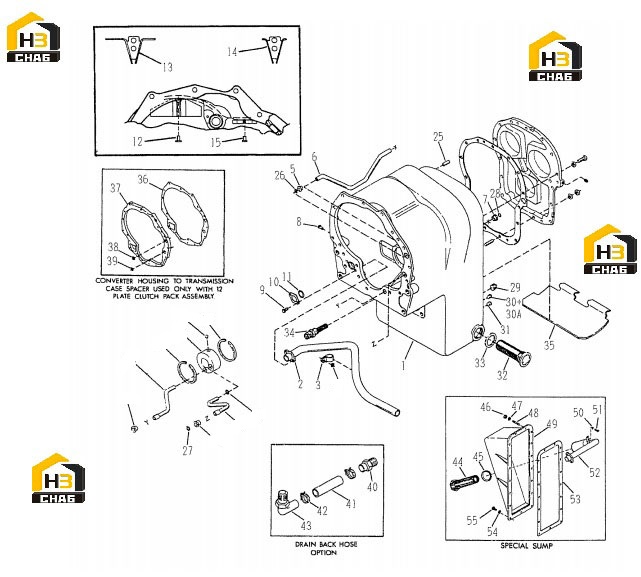

Корпус кпп

← Крышка передняя корпуса кпп и вал Крышка задняя корпуса кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PIPE PLUG

Каталожный номер:16F2

Комплект:1

Примечание:

№ на схеме:-

Наименование:O-RING

Каталожный номер:60K30020

Комплект:1

Примечание:

№ на схеме:-

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM18

Комплект:1

Примечание:

№ на схеме:-

Наименование:WASHER-SHIM

Каталожный номер:248167

Комплект:1

Примечание:

№ на схеме:-

Наименование:BUSHING-SENSOR

Каталожный номер:248166

Комплект:1

Примечание:

№ на схеме:-

Наименование:PIPE PLUG

Каталожный номер:10F16

Комплект:3

Примечание:

№ на схеме:-

Наименование:PLUG-OIL LEVEL/PLUG-LOCKUP PORT

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:1

Наименование:ASSY-TRANS CASE-INCLUDING

Каталожный номер:251436

Комплект:1

Примечание:ITEMS 2 THRU 24

№ на схеме:2

Наименование:ASSY-SUCTION TUBE

Каталожный номер:234836

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:CLIP-CLOSED

Каталожный номер:6H36

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:SLEEVE-PRESS&LUBR TUBE

Каталожный номер:222067

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:6

Наименование:TUBE-LOW CLUTCH PRESSURE

Каталожный номер:230900

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:7

Наименование:SLEEVE-PRESS&LUBR TUBE

Каталожный номер:222067

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:8

Наименование:RIVET

Каталожный номер:249894

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:9

Наименование:CAPSCREW

Каталожный номер:4C516

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:10

Наименование:SUCTION LINE RET WASHER

Каталожный номер:230921

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:11

Наименование:O-RING

Каталожный номер:76K216

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:12

Наименование:RIVET

Каталожный номер:249894

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:13

Наименование:OIL BAFFLE

Каталожный номер:247884

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:14

Наименование:OIL BAFFLE

Каталожный номер:247885

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:15

Наименование:RIVET

Каталожный номер:249894

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:25

Наименование:DOWEL PIN

Каталожный номер:214118

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLUG-MAGNETIC

Каталожный номер:215757

Комплект:1

Примечание:

№ на схеме:30A

Наименование:PLUG-OIL LEVEL/PLUG-LOCKUP

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLUG-OIL LEVEL/PLUG-LOCKUP PORT

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:31

Наименование:PLUG-OIL LEVEL/PLUG-LOCKUP PORT

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:32

Наименование:ASSY-SUCTION SCREEN

Каталожный номер:231390

Комплект:1

Примечание:

№ на схеме:33

Наименование:GASKET

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLUG-EXPANSION

Каталожный номер:12F12

Комплект:1

Примечание:

№ на схеме:35

Наименование:OIL BAFFLE

Каталожный номер:232260

Комплект:1

Примечание:
