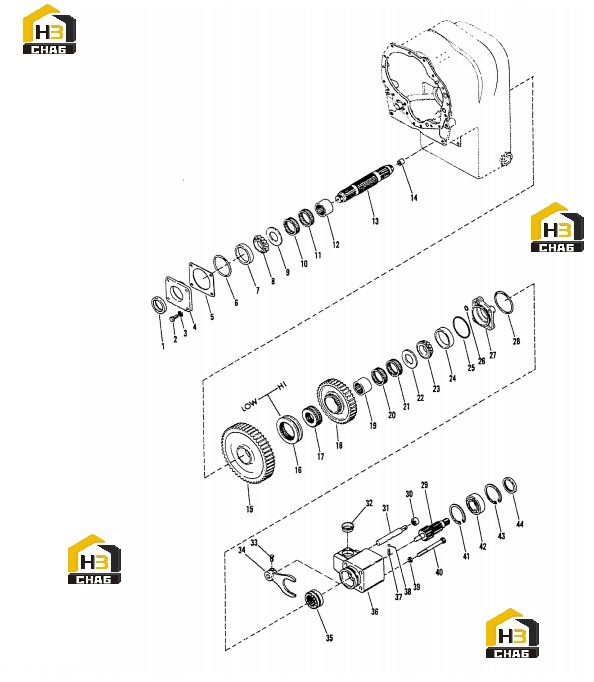

Вал выходной

← Вал промежуточный Переключение на пониженную передачу →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL SEAL

Каталожный номер:231884

Комплект:1

Примечание:

№ на схеме:2

Наименование:CAPSCREW

Каталожный номер:1C920

Комплект:4

Примечание:

№ на схеме:3

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:4

Наименование:CAP-FRONT BEARING

Каталожный номер:231818

Комплект:1

Примечание:

№ на схеме:5C

Наименование:OUTPUT SHAFT BRG. CAP SHIM

Каталожный номер:231851

Комплект:1

Примечание:

№ на схеме:5B

Наименование:OUTPUT SHAFT BRG. CAP SHIM

Каталожный номер:231850

Комплект:1

Примечание:

№ на схеме:5A

Наименование:OUTPUT SHAFT BRG. CAP SHIM

Каталожный номер:231849

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM DISCONNECT BEARING CAP (.004)

Каталожный номер:231848

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:60K40400

Комплект:1

Примечание:

№ на схеме:7

Наименование:CUP-BEARING

Каталожный номер:244864

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONE-BEARING

Каталожный номер:247349

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER-GEAR THRUST

Каталожный номер:231880

Комплект:1

Примечание:

№ на схеме:10

Наименование:GAGED ROLLER ASSY

Каталожный номер:227303

Комплект:1

Примечание:

№ на схеме:11

Наименование:GAGED ROLLER ASSY

Каталожный номер:227303

Комплект:1

Примечание:

№ на схеме:12

Наименование:INNER RACE

Каталожный номер:231870

Комплект:1

Примечание:

№ на схеме:13

Наименование:ASSY-OUTPUT SHAFT AND BUSHING

Каталожный номер:231914

Комплект:1

Примечание:INCL. ITEM 14

№ на схеме:14

Наименование:BUSHING

Каталожный номер:225408

Комплект:1

Примечание:PART OF ITEM 12

№ на схеме:15

Наименование:GEAR-LOW RANGE 50T

Каталожный номер:231872

Комплект:1

Примечание:

№ на схеме:16

Наименование:HUB-SHIFT

Каталожный номер:231874

Комплект:1

Примечание:

№ на схеме:17

Наименование:SLEEVE-SHIFT HUB

Каталожный номер:231871

Комплект:1

Примечание:

№ на схеме:18

Наименование:OUTPUT SHAFT GEAR 45T

Каталожный номер:235675

Комплект:1

Примечание:

№ на схеме:19

Наименование:INNER RACE

Каталожный номер:231870

Комплект:1

Примечание:

№ на схеме:20

Наименование:GAGED ROLLER ASSY

Каталожный номер:227303

Комплект:1

Примечание:

№ на схеме:21

Наименование:GAGED ROLLER ASSY

Каталожный номер:227303

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER-GEAR THRUST

Каталожный номер:231880

Комплект:1

Примечание:

№ на схеме:23

Наименование:TAPER ROLLER BEARING CONE

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:24

Наименование:TAPER ROLLER BEARING CUP

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:60K40412

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:60K30026

Комплект:1

Примечание:

№ на схеме:27

Наименование:DISCONNECT HOUSING ADAPTOR

Каталожный номер:231968

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:60K40400

Комплект:1

Примечание:

№ на схеме:29

Наименование:SHAFT-DISCONNECT

Каталожный номер:231866

Комплект:1

Примечание:

№ на схеме:30

Наименование:OIL SEAL-DISCONNECT

Каталожный номер:239892

Комплект:1

Примечание:

№ на схеме:31

Наименование:RAIL-SHIFT

Каталожный номер:231822

Комплект:1

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:222418

Комплект:1

Примечание:

№ на схеме:33

Наименование:LOCKSCREW-SHIFT FORK

Каталожный номер:201566

Комплект:1

Примечание:

№ на схеме:34

Наименование:FORK-DISCONNECT SHIFT

Каталожный номер:231821

Комплект:1

Примечание:

№ на схеме:35

Наименование:HUB-SHIFT

Каталожный номер:231820

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOUSING-DISCONNECT

Каталожный номер:231865

Комплект:1

Примечание:

№ на схеме:37

Наименование:DETENT SPRING

Каталожный номер:201413

Комплект:1

Примечание:

№ на схеме:38

Наименование:BALL

Каталожный номер:10J14

Комплект:1

Примечание:

№ на схеме:39

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:40

Наименование:CAPSCREW

Каталожный номер:17C9124

Комплект:4

Примечание:

№ на схеме:41

Наименование:SNAP RING

Каталожный номер:223854

Комплект:1

Примечание:

№ на схеме:42

Наименование:BEARING (BALL)

Каталожный номер:214596

Комплект:1

Примечание:

№ на схеме:43

Наименование:SNAP RING

Каталожный номер:223854

Комплект:1

Примечание:

№ на схеме:44

Наименование:OIL SEAL 2.750 SHAFT 4.33100

Каталожный номер:232066

Комплект:1

Примечание:
