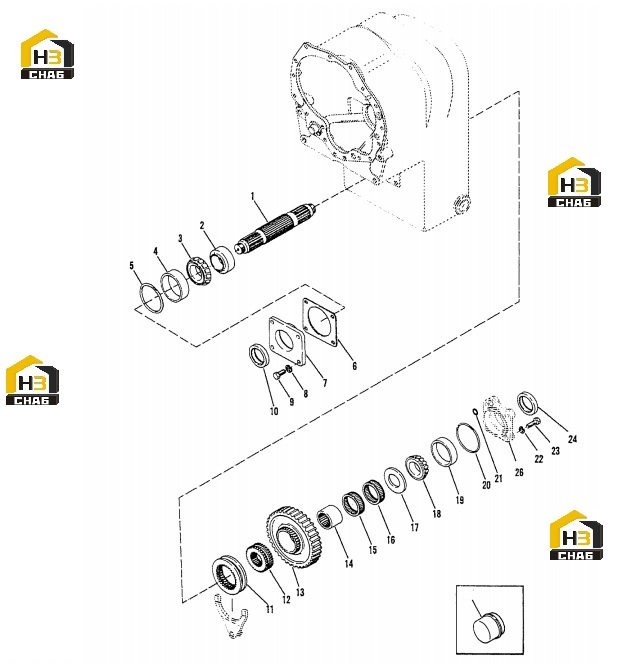

Вал выходной

← Вал промежуточный Переключение на пониженную передачу →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-OUTPUT

Каталожный номер:231867

Комплект:1

Примечание:

№ на схеме:2A

Наименование:WASHER-GEAR THRUST

Каталожный номер:231880

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPACER

Каталожный номер:245126

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONE-BEARING

Каталожный номер:247349

Комплект:1

Примечание:

№ на схеме:4

Наименование:CUP-BEARING

Каталожный номер:244864

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:25K40400

Комплект:1

Примечание:

№ на схеме:6C

Наименование:OUTPUT SHAFT BRG. CAP SHIM

Каталожный номер:231851

Комплект:1

Примечание:

№ на схеме:6B

Наименование:OUTPUT SHAFT BRG. CAP SHIM

Каталожный номер:231850

Комплект:1

Примечание:

№ на схеме:6A

Наименование:OUTPUT SHAFT BRG. CAP SHIM

Каталожный номер:231849

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHIM DISCONNECT BEARING CAP (.004)

Каталожный номер:231848

Комплект:1

Примечание:

№ на схеме:7

Наименование:CAP-FRONT BEARING

Каталожный номер:231818

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:9

Наименование:CAPSCREW

Каталожный номер:1C920

Комплект:4

Примечание:

№ на схеме:10

Наименование:OIL SEAL

Каталожный номер:231884

Комплект:1

Примечание:

№ на схеме:11

Наименование:HUB-SHIFT

Каталожный номер:231874

Комплект:1

Примечание:

№ на схеме:12

Наименование:SLEEVE-SHIFT HUB

Каталожный номер:231871

Комплект:1

Примечание:

№ на схеме:13

Наименование:GEAR-OUTPUT 42T

Каталожный номер:241523

Комплект:1

Примечание:

№ на схеме:14

Наименование:INNER RACE

Каталожный номер:231870

Комплект:1

Примечание:

№ на схеме:15

Наименование:GAGED ROLLER ASSY

Каталожный номер:227303

Комплект:1

Примечание:

№ на схеме:16

Наименование:GAGED ROLLER ASSY

Каталожный номер:227303

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER-GEAR THRUST

Каталожный номер:231880

Комплект:1

Примечание:

№ на схеме:18

Наименование:TAPER ROLLER BEAKING CONE

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:19

Наименование:TAPER ROLLER BEARING CUP

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:25K40412

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:25K30026

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:23

Наименование:CAPSCREW

Каталожный номер:1C928

Комплект:4

Примечание:

№ на схеме:24

Наименование:OIL SEAL

Каталожный номер:231884

Комплект:1

Примечание:

№ на схеме:26

Наименование:CAP-OUTPUT SHAFT REAR BEARING

Каталожный номер:231878

Комплект:1

Примечание:
