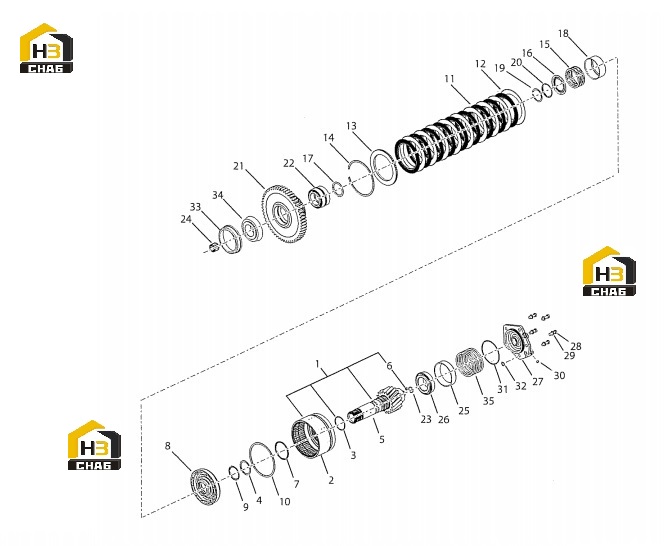

Передача пониженная

← Передача первая и вторая Вал промежуточный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-LOW SHAFT, HUB, DRUM&PLUG

Каталожный номер:251951

Комплект:1

Примечание:includes items 2 thru 6

№ на схеме:2

Наименование:ASSY-LOW HUB&DRUM

Каталожный номер:251949

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:O-RING

Каталожный номер:76K227

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:224075

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:SHAFT-LOW 20T

Каталожный номер:251427

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:6

Наименование:PLUG-LOW SHAFT LUBE

Каталожный номер:248917

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:7

Наименование:SEAL-CLUTCH PISTON METERING

Каталожный номер:251926

Комплект:1

Примечание:

№ на схеме:8

Наименование:ASSY-CLUTCH PISTON&SEALS

Каталожный номер:4213600

Комплект:1

Примечание:Including items 9&10

№ на схеме:9

Наименование:SEAL-CLUTCH PISTON

Каталожный номер:230857

Комплект:1

Примечание:INNER PART OF ITEM 8

№ на схеме:10

Наименование:SEAL-CLUTCH PISTON

Каталожный номер:224771

Комплект:1

Примечание:OUTER PART OF ITEM 8

№ на схеме:11

Наименование:DISC-CLUTCH INNER

Каталожный номер:230911

Комплект:9

Примечание:

№ на схеме:12

Наименование:DISC-CLUTCH OUTER

Каталожный номер:224772

Комплект:9

Примечание:

№ на схеме:13

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:224774

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPRING-WAVE CLUTCH PISTON RETURN

Каталожный номер:251430

Комплект:1

Примечание:

№ на схеме:16

Наименование:RETAINER-SPRING

Каталожный номер:251433

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER-BEARING

Каталожный номер:251431

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPRING RETAINER

Каталожный номер:241917

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:20

Наименование:RETAINER-SNAPRING

Каталожный номер:251432

Комплект:1

Примечание:

№ на схеме:21

Наименование:LOW GEAK&CLUTCH HUB (54T)

Каталожный номер:239951

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING-ROLLER

Каталожный номер:251435

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-PISTON

Каталожный номер:250215

Комплект:1

Примечание:

№ на схеме:24

Наименование:BEARING

Каталожный номер:230886

Комплект:1

Примечание:

№ на схеме:25

Наименование:TAPER ROLLER BEARING CUP

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:26

Наименование:TAPER ROLLER BEARING CONE

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:27

Наименование:CAP-LOW SHAFT BEARING

Каталожный номер:251434

Комплект:1

Примечание:

№ на схеме:28

Наименование:CAPSCREW

Каталожный номер:1C618

Комплект:5

Примечание:

№ на схеме:29

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:5

Примечание:

№ на схеме:30

Наименование:PLUG

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:76K241

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:76K112

Комплект:1

Примечание:

№ на схеме:33

Наименование:BEARING-CUP

Каталожный номер:251428

Комплект:1

Примечание:

№ на схеме:34

Наименование:BEARING-CONE

Каталожный номер:251429

Комплект:1

Примечание:

№ на схеме:35C

Наименование:SHIM-BEARING CAP .020

Каталожный номер:251445

Комплект:1

Примечание:

№ на схеме:35B

Наименование:SHIM-BEARING CAP .010

Каталожный номер:251444

Комплект:1

Примечание:

№ на схеме:35A

Наименование:SHIM-BEARING CAP .007

Каталожный номер:251443

Комплект:1

Примечание:

№ на схеме:35

Наименование:SHIM-BEARING CAP .004

Каталожный номер:251442

Комплект:1

Примечание:
