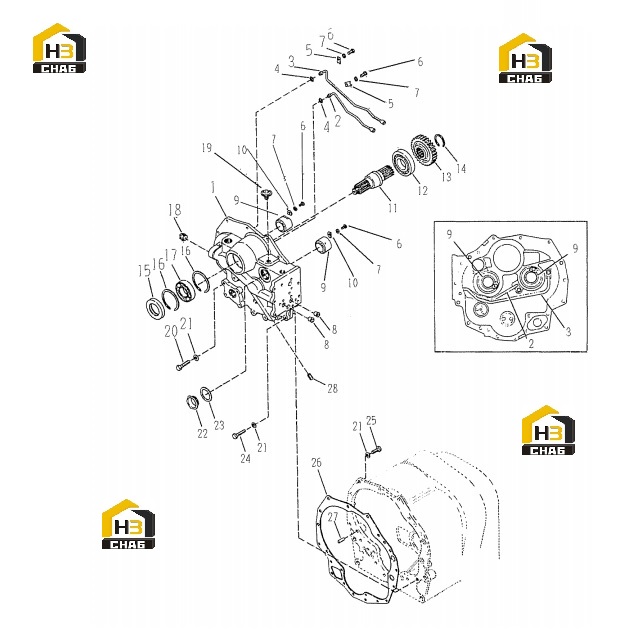

Крышка передняя корпуса кпп и вал входной

← Ремкомплект кпп Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSEMBLY-FRONT COVER AND TUBE

Каталожный номер:244254

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-REVERSE SPEED TUBE

Каталожный номер:231628

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:ASSY-3RD SPEED TUBE

Каталожный номер:231629

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:O-RING

Каталожный номер:76K110

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:TUBE CLIP

Каталожный номер:231048

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:6

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:4

Примечание:PART OF ITEM 1

№ на схеме:7

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:4

Примечание:PART OF ITEM 1

№ на схеме:8

Наименование:SLEEVE-PRESS&LUBR TUBE

Каталожный номер:222067

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:9

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:237576

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:10

Наименование:WASHER

Каталожный номер:230851

Комплект:2

Примечание:PART OF ITEM 1

№ на схеме:11

Наименование:SHAFT-INPUT

Каталожный номер:231782

Комплект:1

Примечание:

№ на схеме:12

Наименование:ROLLER BEARING

Каталожный номер:241684

Комплект:1

Примечание:

№ на схеме:13

Наименование:GEAK-INPUT SHAFT 25T

Каталожный номер:248196

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:15

Наименование:OIL SEAL

Каталожный номер:237720

Комплект:1

Примечание:

№ на схеме:16

Наименование:SNAP RING

Каталожный номер:223901

Комплект:2

Примечание:

№ на схеме:17

Наименование:BEARING-BALL

Каталожный номер:225603

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIPE PLUG

Каталожный номер:10F16

Комплект:1

Примечание:

№ на схеме:19

Наименование:AIR-BREATHER

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:20

Наименование:CAPSCREW

Каталожный номер:17C744

Комплект:4

Примечание:

№ на схеме:21

Наименование:LOCKWASHER-PUMP MOUNTING SCREW

Каталожный номер:4E7

Комплект:18

Примечание:

№ на схеме:22

Наименование:PLUG-FRONT COVER

Каталожный номер:219370

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:76K225

Комплект:1

Примечание:

№ на схеме:24

Наименование:CAPSCREW

Каталожный номер:17C728

Комплект:4

Примечание:

№ на схеме:25

Наименование:CAPSCREW

Каталожный номер:17C720

Комплект:10

Примечание:

№ на схеме:26

Наименование:GASKET-CONV. HSG TO TRANSM.CASE

Каталожный номер:231606

Комплект:1

Примечание:

№ на схеме:27

Наименование:DOWEL PIN

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:28

Наименование:PIPE PLUG

Каталожный номер:16F6

Комплект:1

Примечание:
