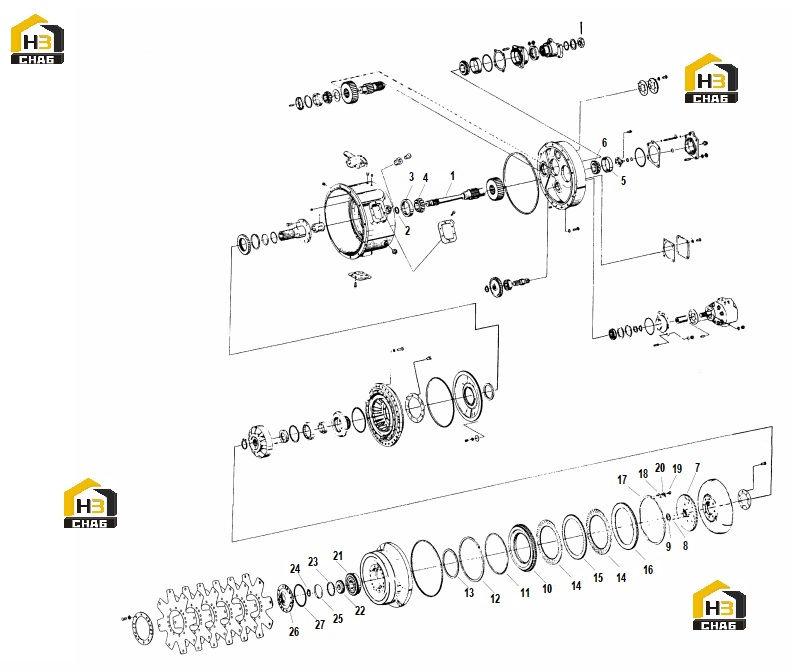

Вал входной

← Привод насоса Адаптер насоса и заглушка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-TURBINE

Каталожный номер:218731

Комплект:1

Примечание:

№ на схеме:2

Наименование:RING-PISTON

Каталожный номер:250091

Комплект:1

Примечание:

№ на схеме:3

Наименование:TAPERED ROLLER BEARING CUP

Каталожный номер:226026

Комплект:1

Примечание:

№ на схеме:4

Наименование:TAPERED ROLLER BEARING CONE

Каталожный номер:226027

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONE-BEARING

Каталожный номер:247576

Комплект:1

Примечание:(AVL)

№ на схеме:6

Наименование:CUP-BEARING

Каталожный номер:247575

Комплект:1

Примечание:(AVL)

№ на схеме:7

Наименование:TURBINE HUB

Каталожный номер:218719

Комплект:1

Примечание:

№ на схеме:8

Наименование:DOWEL PIN

Каталожный номер:221478

Комплект:2

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:223866

Комплект:1

Примечание:

№ на схеме:10

Наименование:LOCKUP CLUTCH PISTON

Каталожный номер:218713

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:60K41200

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-PISTON

Каталожный номер:232166

Комплект:1

Примечание:(AVL)

№ на схеме:13

Наименование:PISTON RING

Каталожный номер:216615

Комплект:1

Примечание:

№ на схеме:14

Наименование:DISC-CLUTCH INNER

Каталожный номер:251708

Комплект:2

Примечание:

№ на схеме:15

Наименование:CLUTCH PLATE OUTER

Каталожный номер:218714

Комплект:1

Примечание:

№ на схеме:16

Наименование:BACKING PLATE

Каталожный номер:218716

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAP RING

Каталожный номер:218722

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP RING LOCK PLATE

Каталожный номер:218749

Комплект:1

Примечание:

№ на схеме:19

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW LOCK PLATE

Каталожный номер:218750

Комплект:1

Примечание:

№ на схеме:21

Наименование:BALL BEARING

Каталожный номер:225781

Комплект:1

Примечание:

№ на схеме:22

Наименование:TURBINE HUB RETAINER

Каталожный номер:218855

Комплект:1

Примечание:

№ на схеме:23

Наименование:PISTON RING

Каталожный номер:236986

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP-RING

Каталожный номер:248062

Комплект:1

Примечание:

№ на схеме:25

Наименование:PISTON RING EXPANDER SPRING

Каталожный номер:236987

Комплект:1

Примечание:

№ на схеме:26

Наименование:CAP-IMPELLER COVER BRG

Каталожный номер:249048

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:76K259

Комплект:1

Примечание:
