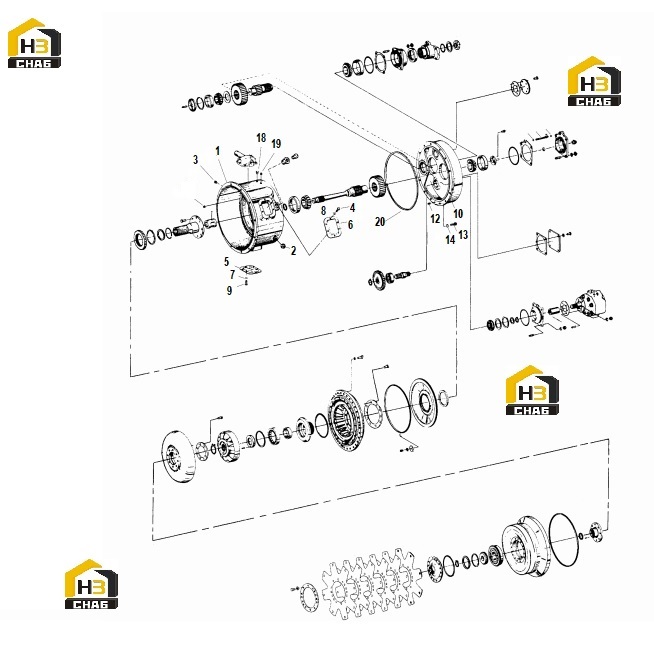

Корпус гидротрансформатора

← Комплектующие гидротрансформатора (часть 2) Комплектующие корпуса гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SEAL-O-RING

Каталожный номер:76K114

Комплект:2

Примечание:Not Illustrated

№ на схеме:-

Наименование:PLUG

Каталожный номер:1KM18

Комплект:2

Примечание:Not Illustrated

№ на схеме:-

Наименование:BUSHING-SPEED SENSOR ADJUSTING

Каталожный номер:244762

Комплект:2

Примечание:Not Illustrated

№ на схеме:1

Наименование:HOUSING-CONVERTER

Каталожный номер:244963

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG-DRAIN

Каталожный номер:34F20

Комплект:4

Примечание:

№ на схеме:3

Наименование:PLUG-PIPE

Каталожный номер:40K2

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER-HOUSING INSPECTION

Каталожный номер:201398

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER-HOUSING INSPECTION

Каталожный номер:201398

Комплект:2

Примечание:

№ на схеме:6

Наименование:CAPSCREW-HOUSING INSPECTION

Каталожный номер:1C610

Комплект:2

Примечание:

№ на схеме:7

Наименование:CAPSCREW-HOUSING INSPECTION

Каталожный номер:1C610

Комплект:4

Примечание:

№ на схеме:8

Наименование:LOCKWASHER-HOUSING INSPECTION

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:9

Наименование:LOCKWASHER-HOUSING INSPECTION

Каталожный номер:4E6

Комплект:4

Примечание:

№ на схеме:10

Наименование:COVER-HOUSING REAR

Каталожный номер:244966

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIN-DOWEL

Каталожный номер:214295

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW-CONVERTER TO HOUSING

Каталожный номер:17C722

Комплект:12

Примечание:

№ на схеме:14

Наименование:LOCKWASHER-COVER TO HOUSING SCREW

Каталожный номер:4E7

Комплект:12

Примечание:

№ на схеме:15

Наименование:ASSY-LUBE TUBE

Каталожный номер:218737

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL-O-RING

Каталожный номер:76K110

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL-O-RING

Каталожный номер:76K110

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG-PIPE

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUG-PIPE

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL-O-RING

Каталожный номер:76K283

Комплект:1

Примечание:
