Муфты кпп

← Передачи первая и третья, вторая и четвертая Муфта третьей и четвертой передачи →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

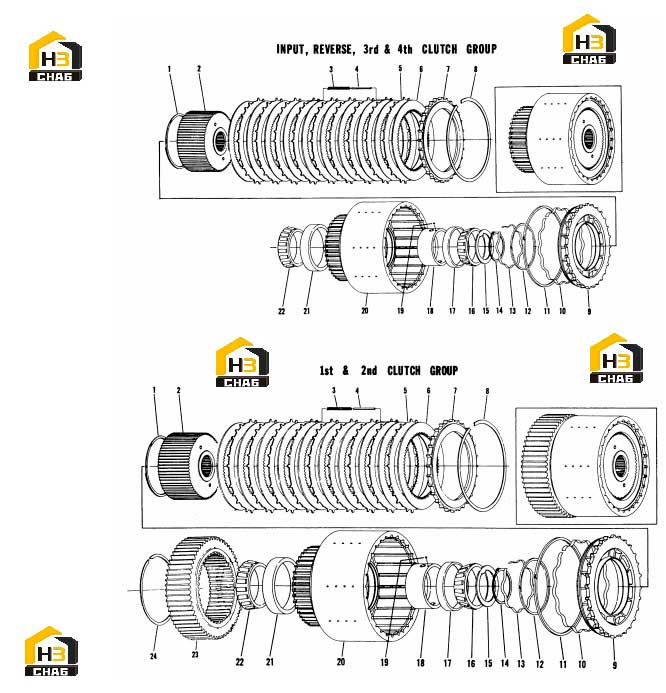

№ на схеме:-

Наименование:SCREW-CLUTCH SUPPORT TO CASE

Каталожный номер:247230

Комплект:9

Примечание:(Not Illustrated)

№ на схеме:1

Наименование:RING-DISC HUB OIL BAFFLE

Каталожный номер:217511

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH HUB

Каталожный номер:233903

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING-DISC

Каталожный номер:245505

Комплект:21

Примечание:

№ на схеме:4

Наименование:PIN-DISC SPRING

Каталожный номер:217599

Комплект:21

Примечание:

№ на схеме:5A

Наименование:SHIM-CLUTCH OUTER DISC 11 1/2 Install next to piston

Каталожный номер:250421

Комплект:1

Примечание:

№ на схеме:5

Наименование:DISC-OUTER

Каталожный номер:238310

Комплект:9

Примечание:

№ на схеме:6

Наименование:DISC-INNER CLUTCH

Каталожный номер:251703

Комплект:10

Примечание:

№ на схеме:7

Наименование:PLATE-DISC END

Каталожный номер:217102

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING-END PLATE

Каталожный номер:217413

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:245159

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING-PISTON OUTER PISTON RING EXPANDER

Каталожный номер:240105

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING-PISTON OUTER PISTON 11 1/2 X 3/16

Каталожный номер:240106

Комплект:1

Примечание:Items 10 thru 13 are included in KIT 802104

№ на схеме:12

Наименование:RING-PISTON INNER PISTON 6 1/2 X 1/8

Каталожный номер:240104

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING-PISTON INNER PISTON RING EXPANDER

Каталожный номер:240103

Комплект:1

Примечание:

№ на схеме:14B

Наименование:SNAP RING-WASHER .105

Каталожный номер:235901

Комплект:1

Примечание:

№ на схеме:14A

Наименование:SNAP RING-WASHER .114

Каталожный номер:235900

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING-WASHER .122

Каталожный номер:235799

Комплект:1

Примечание:

№ на схеме:15A

Наименование:WASHER-KEYED

Каталожный номер:4215774

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER-KEYED

Каталожный номер:238328

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONE-SUPPORT BEARING

Каталожный номер:235798

Комплект:1

Примечание:

№ на схеме:17

Наименование:CUP-SUPPORT BEARING

Каталожный номер:247570

Комплект:1

Примечание:

№ на схеме:20

Наименование:ASSY-CLUTCH GEAR AND DRUM

Каталожный номер:4220110

Комплект:1

Примечание:

№ на схеме:21

Наименование:CUP-TAPER ROLLER BEARING M224710

Каталожный номер:235788

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONE-TAPER ROLLER BEARING M224749

Каталожный номер:235787

Комплект:1

Примечание:
