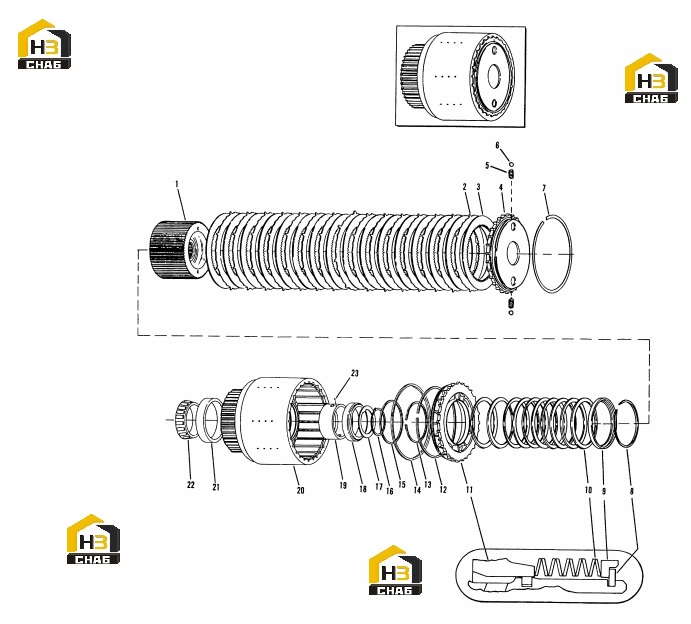

Муфта заднего хода

← Компоненты заднего хода Передачи первая и третья, вторая и четвертая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SHIM-SEPARATOR

Каталожный номер:251393

Комплект:1

Примечание:(Not Illustrated)

№ на схеме:1

Наименование:DISC HUB AND WASHER ASSY

Каталожный номер:244478

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLUTCH OUTER DISC 9.250 DIA.

Каталожный номер:243330

Комплект:15

Примечание:

№ на схеме:3

Наименование:DISC-INNER CLUTCH

Каталожный номер:4211500

Комплект:16

Примечание:

№ на схеме:4

Наименование:PLATE-END

Каталожный номер:244479

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPRING-DETENT

Каталожный номер:244480

Комплект:2

Примечание:

№ на схеме:6

Наименование:BALL

Каталожный номер:10J10

Комплект:2

Примечание:

№ на схеме:7

Наименование:INTERNAL SNAP RING

Каталожный номер:244558

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING

Каталожный номер:224197

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER-SNAP RING RETAINER

Каталожный номер:243323

Комплект:1

Примечание:

№ на схеме:10

Наименование:ASSY-DISC SPRING

Каталожный номер:247661

Комплект:1

Примечание:

№ на схеме:11

Наименование:PISTON

Каталожный номер:244476

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING-PISTON RING EXPANDER

Каталожный номер:243405

Комплект:1

Примечание:

№ на схеме:13

Наименование:PISTON RING EXPANDER SPRING

Каталожный номер:239694

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING-PISTON

Каталожный номер:243404

Комплект:1

Примечание:

№ на схеме:15

Наименование:PISTON RING

Каталожный номер:246248

Комплект:1

Примечание:

№ на схеме:16B

Наименование:SNAP RING

Каталожный номер:245986

Комплект:1

Примечание:(.100/01)

№ на схеме:16A

Наименование:RING-RETAINING EXTERNAL TYPE

Каталожный номер:245985

Комплект:1

Примечание:

№ на схеме:17C

Наименование:WASHER-KEYED

Каталожный номер:245989

Комплект:1

Примечание:

№ на схеме:17B

Наименование:WASHER-KEYED

Каталожный номер:245988

Комплект:1

Примечание:

№ на схеме:17A

Наименование:WASHER-KEYED

Каталожный номер:245987

Комплект:1

Примечание:

№ на схеме:18

Наименование:ASSEMBLY-TAPER BEARING

Каталожный номер:247697

Комплект:1

Примечание:

№ на схеме:19

Наименование:PISTON-RING RACE

Каталожный номер:242771

Комплект:1

Примечание:PART OF ITEM 20

№ на схеме:20

Наименование:CLUTCH DRUM, HUB AND SLEEVE ASSEMBLY 9.250 DIA.

Каталожный номер:244475

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING CUP

Каталожный номер:236981

Комплект:1

Примечание:

№ на схеме:22

Наименование:TAPER ROLLER BEARING CONE

Каталожный номер:236985

Комплект:1

Примечание:

№ на схеме:23

Наименование:BALL

Каталожный номер:10J8

Комплект:1

Примечание:PART OF ITEM 20
