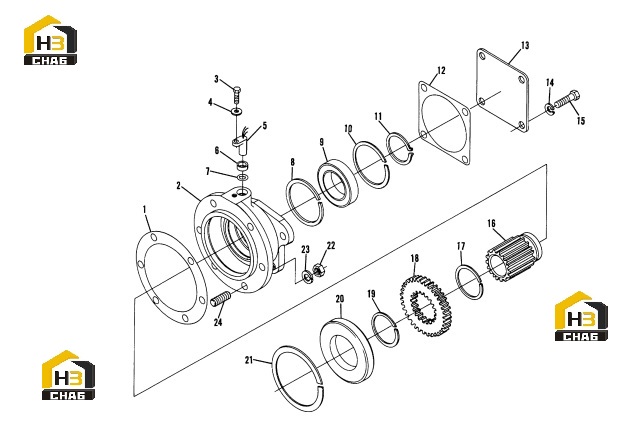

Компоненты привода насоса

← Блок управления гидравлический Комплектующие блока гидравлического (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:RING-SNAP

Каталожный номер:247468

Комплект:1

Примечание:(Not Illustrated) PART OF ITEM 25

№ на схеме:-

Наименование:ASSY-PUMP DRIVE SLEEVE

Каталожный номер:233250

Комплект:1

Примечание:(Not Illustrated) INCLUDE ITEMS 26&27

№ на схеме:-

Наименование:RING-SNAP

Каталожный номер:224039

Комплект:1

Примечание:(Not Illustrated) PART OF ITEM 25

№ на схеме:1

Наименование:ADAPTOR-STEER PUMP

Каталожный номер:251448

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:231591

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW-SENSOR SELFLOCKING

Каталожный номер:247306

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER-SPEED SENSOR

Каталожный номер:25E13

Комплект:1

Примечание:

№ на схеме:5

Наименование:SENSOR-SPEED

Каталожный номер:251378

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER-SPEED SENSOR RETAINING

Каталожный номер:251379

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL-O-RING

Каталожный номер:60K40022

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING-BEARING

Каталожный номер:247709

Комплект:1

Примечание:

№ на схеме:9

Наименование:BALL-BEARING 110KS

Каталожный номер:230885

Комплект:1

Примечание:

№ на схеме:10

Наименование:SNAP RING-BEARING

Каталожный номер:247709

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP RING-BRG TO PUMP DRIVE SLEEVE

Каталожный номер:247465

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET-SHIPPING COVER

Каталожный номер:4205272

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER-PUMP OPENING

Каталожный номер:3614642

Комплект:1

Примечание:

№ на схеме:14

Наименование:LOCKWASHER-COVER

Каталожный номер:4E8

Комплект:2

Примечание:

№ на схеме:15

Наименование:CAP SCREW COVER

Каталожный номер:1C816

Комплект:2

Примечание:

№ на схеме:16

Наименование:SLEEVE-PUMP DRIVE

Каталожный номер:247081

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAP RING-SPEED SENSOR GEAR

Каталожный номер:247472

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR-SPEED SENSOR

Каталожный номер:247083

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING-SPEED SENSOR GEAR

Каталожный номер:247472

Комплект:1

Примечание:

№ на схеме:20

Наименование:DAM-OIL

Каталожный номер:247084

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING-OIL DAM

Каталожный номер:248255

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT-SPEED SENSOR

Каталожный номер:62D6

Комплект:6

Примечание:

№ на схеме:23

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:6

Примечание:

№ на схеме:24

Наименование:STUD-SPEED SENSOR

Каталожный номер:203253

Комплект:6

Примечание:
