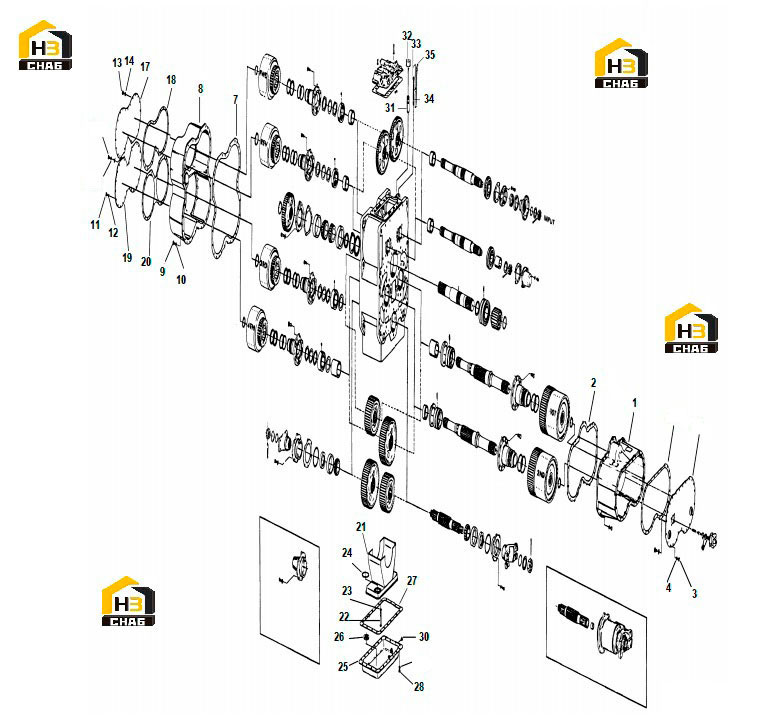

Компоненты кпп

← Корпус кпп Вал входной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PLUG-OIL LEVEL

Каталожный номер:40K6

Комплект:2

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:PLUG-OIL LEVEL

Каталожный номер:40K4

Комплект:2

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:3RD AND 4TH CLUTCH COVER PLATE GASKET

Каталожный номер:248503

Комплект:1

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:3RD&4TH CLUTCH COVER PLATE GASKET

Каталожный номер:247799

Комплект:1

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:BREATHER-AIR

Каталожный номер:238535

Комплект:1

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:SPACER-FWD-REV CLUTCH COVER PLATE

Каталожный номер:238261

Комплект:1

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:PIN-DOWEL

Каталожный номер:214295

Комплект:2

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:PIN-DOWEL

Каталожный номер:214118

Комплект:2

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:ADAPTOR-AIR BREATHER

Каталожный номер:19F8

Комплект:1

Примечание:(Not Illustrated)

№ на схеме:-

Наименование:PLUG-PIPE

Каталожный номер:10F16

Комплект:2

Примечание:(Not Illustrated)

№ на схеме:1

Наименование:ASSY-CLUTCH COVER

Каталожный номер:241840

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET-CLUTCH COVER

Каталожный номер:241213

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW-COVER TO CASE

Каталожный номер:21C612

Комплект:23

Примечание:

№ на схеме:4

Наименование:BELLEVILLE WASHER

Каталожный номер:237328

Комплект:23

Примечание:

№ на схеме:7

Наименование:GASKET-CLUTCH COVER

Каталожный номер:217309

Комплект:1

Примечание:

№ на схеме:8

Наименование:COVER-CLUTCH

Каталожный номер:247797

Комплект:1

Примечание:

№ на схеме:9

Наименование:CAPSCREW-COVER TO CASE

Каталожный номер:73G616

Комплект:33

Примечание:

№ на схеме:10

Наименование:LOCKWASHER-COVER TO CASE

Каталожный номер:22E6

Комплект:33

Примечание:

№ на схеме:11

Наименование:CAPSCREW

Каталожный номер:1C616

Комплект:24

Примечание:

№ на схеме:12

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:24

Примечание:

№ на схеме:13

Наименование:SCREW-COVER PLATE

Каталожный номер:1C652

Комплект:20

Примечание:

№ на схеме:14

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:20

Примечание:

№ на схеме:17

Наименование:PLATE-FORWARD-REVERSE COVER

Каталожный номер:238262

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET- COVER PLATE

Каталожный номер:217406

Комплект:2

Примечание:

№ на схеме:19

Наименование:PLATE-3RD&4TH COVER

Каталожный номер:217407

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET-COVER PLATE

Каталожный номер:217408

Комплект:1

Примечание:

№ на схеме:21

Наименование:ASSY-OIL SUMP FRAME&SCREEN

Каталожный номер:217762

Комплект:1

Примечание:

№ на схеме:22

Наименование:SCREW-SCREEN ASSEMBLY TO CASE

Каталожный номер:1C636

Комплект:4

Примечание:

№ на схеме:23

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:4

Примечание:

№ на схеме:24

Наименование:GASKET-SCREEN ASSEMBLY TO CASE

Каталожный номер:218376

Комплект:1

Примечание:

№ на схеме:25

Наименование:ASSEMBLY-OIL SUMP

Каталожный номер:217294

Комплект:1

Примечание:

№ на схеме:26

Наименование:MAGNET-SUMP

Каталожный номер:247929

Комплект:2

Примечание:

№ на схеме:27

Наименование:GASKET-OIL SUMP

Каталожный номер:4221034

Комплект:1

Примечание:

№ на схеме:28

Наименование:SCREW-SUMP TO CASE

Каталожный номер:21C716

Комплект:22

Примечание:

№ на схеме:30

Наименование:PLUG-DRAIN

Каталожный номер:11F12

Комплект:2

Примечание:

№ на схеме:31

Наименование:PIPE-OIL FILLER

Каталожный номер:5K824

Комплект:1

Примечание:

№ на схеме:32

Наименование:CAP-FILLER

Каталожный номер:22F6

Комплект:1

Примечание:

№ на схеме:33

Наименование:ASSEMBLY-DIPSTICK HOUSING

Каталожный номер:230610

Комплект:1

Примечание:

№ на схеме:34

Наименование:TUBE-DIPSTICK 31 1/4 LONG 230604

Каталожный номер:230607

Комплект:1

Примечание:

№ на схеме:35

Наименование:DIPSTICK 33 11/16 LONG GREEN 230609

Каталожный номер:230614

Комплект:1

Примечание:
