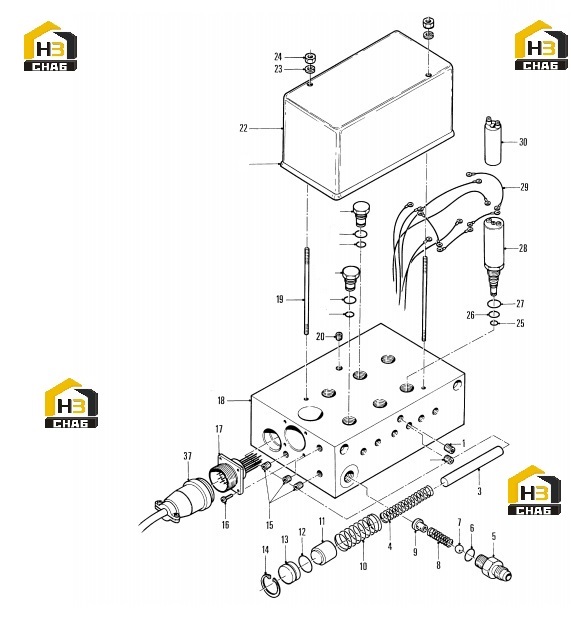

Комплектующие блока гидравлического (часть 2)

← Комплектующие блока гидравлического (часть 1) Комплектующие кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:STRAP

Каталожный номер:4202198

Комплект:1

Примечание:(Not Illustrated) 2,4X200 MM

№ на схеме:1

Наименование:PLUG

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:3

Наименование:ACCUMULATOR PISTON STOP PIN

Каталожный номер:230114

Комплект:1

Примечание:

№ на схеме:4

Наименование:ACCUMULATOR PISTON INNER SPRING

Каталожный номер:230112

Комплект:1

Примечание:

№ на схеме:5

Наименование:CHECK VALVE FITTING

Каталожный номер:230088

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING-CHECK VALVE

Каталожный номер:91F5

Комплект:1

Примечание:

№ на схеме:7

Наименование:BALL

Каталожный номер:10J12

Комплект:1

Примечание:

№ на схеме:8

Наименование:CHECK VALVE SPRING

Каталожный номер:230697

Комплект:1

Примечание:

№ на схеме:9

Наименование:CHECK VALVE CONTROL PIN

Каталожный номер:230696

Комплект:1

Примечание:

№ на схеме:10

Наименование:ACCUMULATOR PISTON OUTER SPRING

Каталожный номер:230113

Комплект:1

Примечание:

№ на схеме:11

Наименование:ACCUMULATOR PISTON

Каталожный номер:230111

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:60K40024

Комплект:1

Примечание:

№ на схеме:13

Наименование:STOP-VALVE SPOOL

Каталожный номер:222041

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:246804

Комплект:1

Примечание:(AVL)

№ на схеме:15

Наименование:PLUG

Каталожный номер:239245

Комплект:3

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:22G404

Комплект:4

Примечание:

№ на схеме:17

Наименование:RECEPTACLE&WIRE ASSY

Каталожный номер:4223119

Комплект:1

Примечание:

№ на схеме:18

Наименование:SOLENOID MANIFOLD

Каталожный номер:4200202

Комплект:1

Примечание:

№ на схеме:19

Наименование:DUST COVER MTG STUD

Каталожный номер:241809

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:239245

Комплект:1

Примечание:

№ на схеме:22

Наименование:DUST COVER

Каталожный номер:4200416

Комплект:1

Примечание:

№ на схеме:23

Наименование:LOCKWASHER

Каталожный номер:4E4

Комплект:2

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:62D4

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:76K12

Комплект:6

Примечание:PART OF ITEM 28

№ на схеме:26

Наименование:O-RING

Каталожный номер:76K13

Комплект:6

Примечание:PART OF ITEM 28

№ на схеме:27

Наименование:O-RING

Каталожный номер:57K6

Комплект:6

Примечание:PART OF ITEM 28

№ на схеме:28

Наименование:SOLENOID 24V

Каталожный номер:240224

Комплект:6

Примечание:INCL ITEMS 25,26,27 AND 30

№ на схеме:29

Наименование:SOLENOID INTERCONNECT WIRE

Каталожный номер:4200207

Комплект:5

Примечание:

№ на схеме:30

Наименование:COIL HYDRAFORCE 24 VOLT

Каталожный номер:246283

Комплект:6

Примечание:PART OF ITEM 28

№ на схеме:37

Наименование:STRAIGHT PLUG&WIRE ASSY

Каталожный номер:4200205

Комплект:1

Примечание:

№ на схеме:39

Наименование:ASSY-SOLENOID CONTROL HOUSING

Каталожный номер:4200208

Комплект:-

Примечание:
