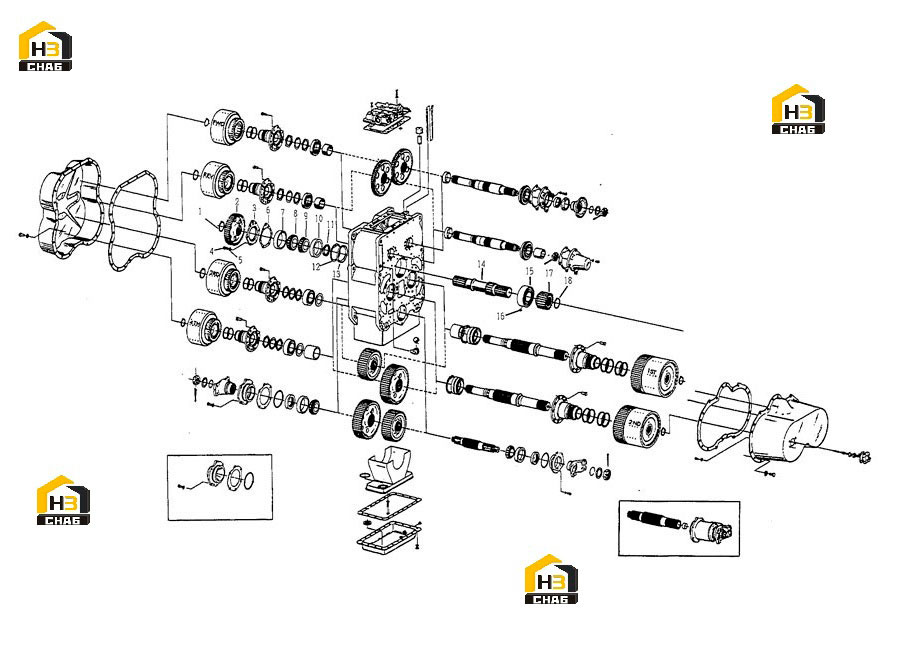

Вал промежуточный

← Муфты кпп (часть 2) Вал выходной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:SNAP RING

Каталожный номер:217692

Комплект:2

Примечание:Not Illustrated See item 24 of Group-clutch

№ на схеме:-

Наименование:CLUTCH DRUM GEAR 40T

Каталожный номер:233714

Комплект:2

Примечание:Not Illustrated See item 23 of Group-clutch

№ на схеме:1

Наименование:RING-RETAINING

Каталожный номер:243979

Комплект:1

Примечание:(AVL)

№ на схеме:2

Наименование:IDLER GEAR 46T

Каталожный номер:217398

Комплект:1

Примечание:

№ на схеме:3

Наименование:IDLER SHAFT BEARING CAP

Каталожный номер:217629

Комплект:1

Примечание:

№ на схеме:4

Наименование:CAPSCREW

Каталожный номер:1C820

Комплект:5

Примечание:

№ на схеме:5

Наименование:LOCKWASHER

Каталожный номер:4E8

Комплект:5

Примечание:

№ на схеме:6B

Наименование:IDLER CAP SHIM

Каталожный номер:217691

Комплект:1

Примечание:

№ на схеме:6A

Наименование:IDLER CAP SHIM

Каталожный номер:217690

Комплект:1

Примечание:

№ на схеме:6

Наименование:IDLER CAP SHIM

Каталожный номер:217689

Комплект:1

Примечание:

№ на схеме:7

Наименование:CUP-BEARING

Каталожный номер:247578

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONE-BEARING

Каталожный номер:247576

Комплект:1

Примечание:(AVL)

№ на схеме:9

Наименование:CONE-BEARING

Каталожный номер:247576

Комплект:1

Примечание:(AVL)

№ на схеме:10

Наименование:CUP-BEARING

Каталожный номер:247578

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPACER

Каталожный номер:217628

Комплект:1

Примечание:

№ на схеме:12

Наименование:SNAP RING

Каталожный номер:223879

Комплект:1

Примечание:

№ на схеме:13

Наименование:IDLER SHAFT OIL SHIELD

Каталожный номер:217598

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHAFT-IDLER

Каталожный номер:250353

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPHERE-ROLLBRG.

Каталожный номер:235322

Комплект:1

Примечание:

№ на схеме:16

Наименование:BALL

Каталожный номер:10J12

Комплект:1

Примечание:

№ на схеме:17

Наименование:IDLER SHAFT GEAR 20T

Каталожный номер:235320

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:247463

Комплект:1

Примечание:(AVL)
