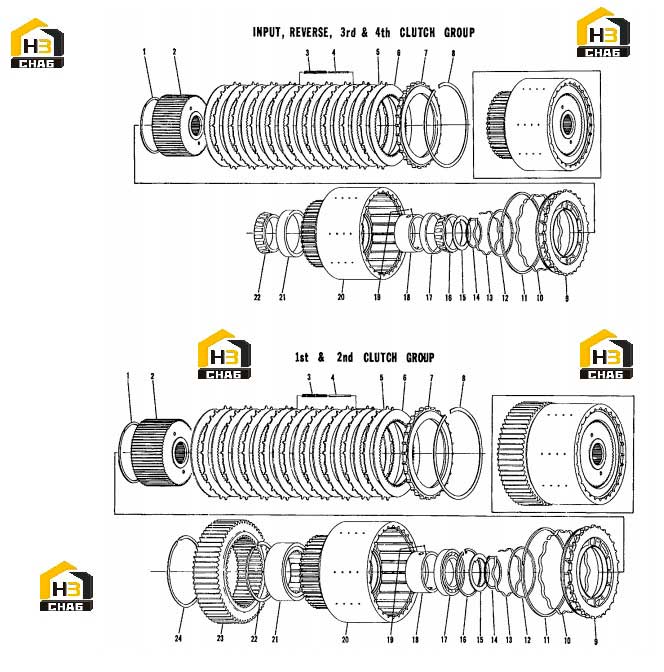

Муфты кпп (часть 1)

← Вал входной Компоненты заднего хода →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:ASSEMBLY CLUTCH DISC HUB

Каталожный номер:245503

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING

Каталожный номер:245505

Комплект:6

Примечание:

№ на схеме:4

Наименование:DISC SPRING PIN

Каталожный номер:217599

Комплект:6

Примечание:

№ на схеме:5

Наименование:DISC-CLUTCH OUTER

Каталожный номер:238174

Комплект:9

Примечание:

№ на схеме:6

Наименование:DISC-CLUTCH INNER

Каталожный номер:227495

Комплект:10

Примечание:

№ на схеме:7

Наименование:CLUTCH DISC END PLATE 7 3/4 DIA.

Каталожный номер:217161

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING EXPANDING TYPE

Каталожный номер:217099

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLUTCH PISTON 7 3/4 DIA.

Каталожный номер:217164

Комплект:1

Примечание:

№ на схеме:11

Наименование:PISTON RING

Каталожный номер:217361

Комплект:1

Примечание:

№ на схеме:12

Наименование:PISTON RING

Каталожный номер:217411

Комплект:1

Примечание:

№ на схеме:14C

Наименование:RING-RETAINING

Каталожный номер:246754

Комплект:1

Примечание:

№ на схеме:14B

Наименование:RING-RETAINING

Каталожный номер:246755

Комплект:1

Примечание:

№ на схеме:14A

Наименование:SNAP RING

Каталожный номер:245981

Комплект:1

Примечание:(.116/17)

№ на схеме:14

Наименование:RING-RETAINING EXTERNAL TYPE

Каталожный номер:245980

Комплект:1

Примечание:

№ на схеме:15E

Наименование:WASHER-KEYED

Каталожный номер:246758

Комплект:1

Примечание:

№ на схеме:15D

Наименование:WASHER-KEYED

Каталожный номер:245984

Комплект:1

Примечание:

№ на схеме:15C

Наименование:WASHER-KEYED

Каталожный номер:246757

Комплект:1

Примечание:

№ на схеме:15B

Наименование:WASHER-KEYED

Каталожный номер:245983

Комплект:1

Примечание:

№ на схеме:15A

Наименование:WASHER-KEYED

Каталожный номер:246756

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER-KEYED

Каталожный номер:245982

Комплект:1

Примечание:

№ на схеме:16

Наименование:TAPER ROLLER BEARING CONE

Каталожный номер:237183

Комплект:1

Примечание:

№ на схеме:17

Наименование:TAPER ROLLER BEARING CUP

Каталожный номер:237184

Комплект:1

Примечание:

№ на схеме:18

Наименование:PISTON RING OUTER RACE

Каталожный номер:217136

Комплект:l

Примечание:PART OF ITEM 20

№ на схеме:19

Наименование:BALL

Каталожный номер:10J8

Комплект:l

Примечание:PART OF ITEM 20

№ на схеме:20

Наименование:CLUTCH DRUM HUB&SLEEVE

Каталожный номер:237179

Комплект:l

Примечание:INCL ITEMS 18&19

№ на схеме:21

Наименование:TAPER ROLLER BEARING CUP

Каталожный номер:237182

Комплект:1

Примечание:

№ на схеме:22

Наименование:TAPER ROLLER BEARING CONE

Каталожный номер:237181

Комплект:1

Примечание:
