Компоненты кпп

← Корпус кпп Вал входной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

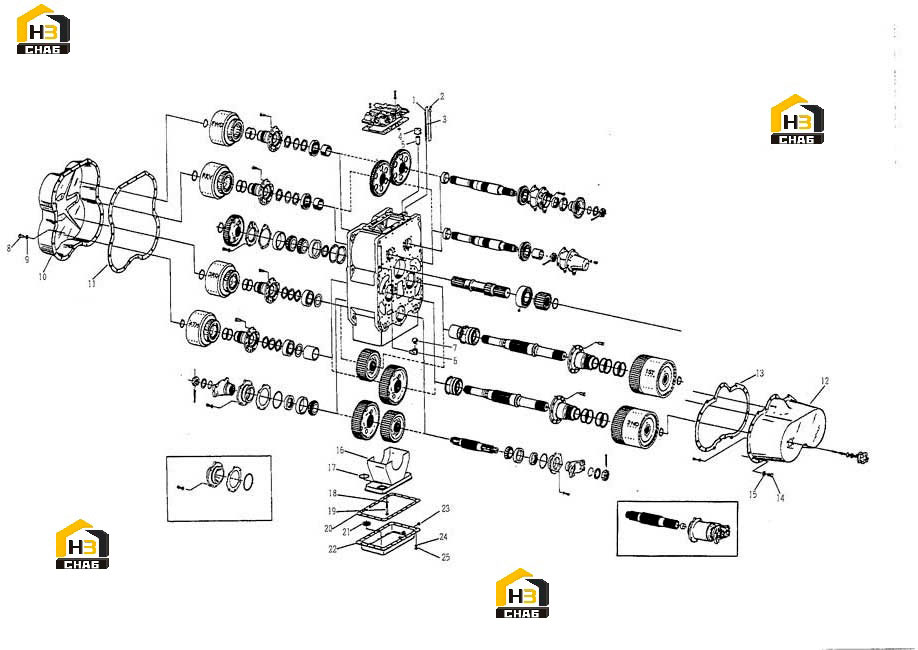

№ на схеме:-

Наименование:PIPE PLUG

Каталожный номер:40K4

Комплект:2

Примечание:Not Illustrated

№ на схеме:-

Наименование:PIPE PLUG

Каталожный номер:40K6

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:SPACER-BOLT

Каталожный номер:244951

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:TUBE-SUMP

Каталожный номер:244950

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-DIPSTICK HOUSING

Каталожный номер:230610

Комплект:1

Примечание:

№ на схеме:2

Наименование:DIPSTICK

Каталожный номер:230613

Комплект:1

Примечание:

№ на схеме:3

Наименование:TUBE-DIPSTICK

Каталожный номер:230606

Комплект:1

Примечание:

№ на схеме:4

Наименование:FITTING-PIPE CAP

Каталожный номер:22F6

Комплект:1

Примечание:

№ на схеме:5

Наименование:NIPPLE-PIPE

Каталожный номер:5K824

Комплект:1

Примечание:

№ на схеме:6

Наименование:FITTING-ELBOW 90 DEGREE STREET

Каталожный номер:26F3

Комплект:1

Примечание:

№ на схеме:7

Наименование:AIR-BREATHER

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:8

Наименование:CAPSCREW

Каталожный номер:21C612

Комплект:26

Примечание:

№ на схеме:9

Наименование:BELLEVILLE WASHER

Каталожный номер:237328

Комплект:26

Примечание:

№ на схеме:10

Наименование:INPUT,REV,3RD AND 4TH CLUTCH COVER

Каталожный номер:217619

Комплект:1

Примечание:

№ на схеме:11

Наименование:INPUT,REV,3RD AND 4TH CLUTCH COVER GASKET

Каталожный номер:237158

Комплект:1

Примечание:

№ на схеме:12

Наименование:FRONT CLUTCH COVER AND 1ST AND 2ND WITH SPDO

Каталожный номер:219337

Комплект:1

Примечание:

№ на схеме:13

Наименование:1ST AND 2ND CLUTCH COVER GASKET

Каталожный номер:237157

Комплект:1

Примечание:

№ на схеме:14

Наименование:CAPSCREW

Каталожный номер:21C612

Комплект:20

Примечание:

№ на схеме:15

Наименование:BELLEVILLE WASHER

Каталожный номер:237328

Комплект:20

Примечание:

№ на схеме:16

Наименование:ASSEMBLY-OIL SUMP SCREEN AND BAFFLE

Каталожный номер:248004

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET-OIL SUMP FRAME

Каталожный номер:218376

Комплект:2

Примечание:

№ на схеме:18

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:3

Примечание:

№ на схеме:19

Наименование:CAPSCREW

Каталожный номер:1C664

Комплект:3

Примечание:

№ на схеме:20

Наименование:OIL SUMP GASKET

Каталожный номер:237154

Комплект:1

Примечание:

№ на схеме:21

Наименование:MAGNET-SUMP

Каталожный номер:247929

Комплект:2

Примечание:

№ на схеме:22

Наименование:ASSEMBLY-OIL SUMP

Каталожный номер:244946

Комплект:1

Примечание:

№ на схеме:23

Наименование:PIPE PLUG

Каталожный номер:11F12

Комплект:2

Примечание:

№ на схеме:24

Наименование:BELLEVILLE WASHER

Каталожный номер:237328

Комплект:18

Примечание:

№ на схеме:25

Наименование:CAPSCREW

Каталожный номер:21C612

Комплект:18

Примечание:
