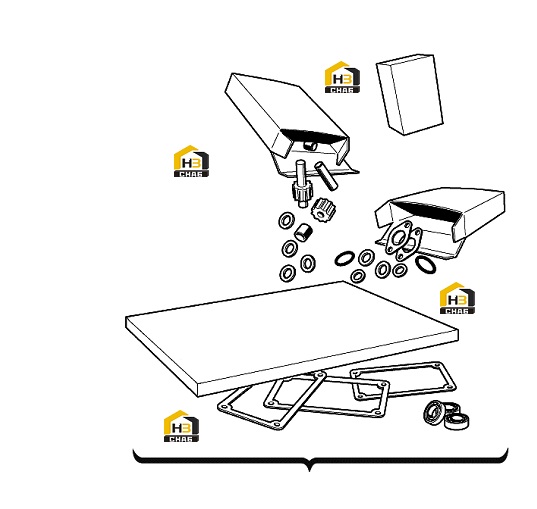

Комплектующие кпп

← Комплектующие блока гидравлического (часть 2) Коробка переключения передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INCHING VALVE SPOOL OIL SEAL

Каталожный номер:241893

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLUTCH SUPPORT PISTON RING&EXPANDER SPRING

Каталожный номер:802498

Комплект:8

Примечание:

№ на схеме:3

Наименование:CLUTCH SUPPORT PISTON RING&EXPANDER KIT

Каталожный номер:801880

Комплект:4

Примечание:

№ на схеме:4

Наименование:CLUTCH PISTON OUTER PISTON RING

Каталожный номер:802238

Комплект:2

Примечание:

№ на схеме:5

Наименование:CLUTCH PISTON INNER PISTON RING

Каталожный номер:802237

Комплект:2

Примечание:

№ на схеме:6

Наименование:CLUTCH PISTON OUTER PISTON RING

Каталожный номер:217361

Комплект:5

Примечание:

№ на схеме:7

Наименование:CLUTCH PISTON INNER PISTON RING

Каталожный номер:217411

Комплект:5

Примечание:

№ на схеме:8

Наименование:CONTROL VALVE TO CASE GASKET

Каталожный номер:217653

Комплект:1

Примечание:

№ на схеме:9

Наименование:BEARING CAP GASKET

Каталожный номер:217490

Комплект:2

Примечание:

№ на схеме:10

Наименование:CLUTCH COVER GASKET-4 DRUM SIDE-4 SPEED MODELS

Каталожный номер:237158

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLUTCH COVER GASKET-4 DRUM SIDE-8 SPEED MODELS

Каталожный номер:217620

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPEEDOMETER DRIVE HOUSING GASKET

Каталожный номер:217741

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL SUMP GASKET

Каталожный номер:237154

Комплект:1

Примечание:

№ на схеме:14

Наименование:CLUTCH COVER GASKET-2 DRUM SIDE-4 SPEED MODELS

Каталожный номер:237157

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLUTCH COVER GASKET-2 DRUM SIDE-8 SPEED MODELS

Каталожный номер:217537

Комплект:1

Примечание:

№ на схеме:16

Наименование:CLUTCH COVER GASKET-8 SPEED MODELS

Каталожный номер:217519

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLUTCH VALVE TO CASE O-RING

Каталожный номер:25K40026

Комплект:6

Примечание:

№ на схеме:18

Наименование:FLANGE O-RING

Каталожный номер:25K60204

Комплект:4

Примечание:

№ на схеме:19

Наименование:SUMP SCREEN ASSEMBLY TO CASE GASKET

Каталожный номер:218376

Комплект:1

Примечание:

№ на схеме:20

Наименование:OUTPUT SHAFT DISCONNECT HOUSING O-RING

Каталожный номер:25K40408

Комплект:2

Примечание:

№ на схеме:21

Наименование:SPRING STOP O-RING

Каталожный номер:25K40100

Комплект:1

Примечание:

№ на схеме:22

Наименование:STOP O-RING

Каталожный номер:25K40024

Комплект:3

Примечание:

№ на схеме:23

Наименование:SHUT-OFF VALVE STOP O-PING

Каталожный номер:25K30018

Комплект:1

Примечание:

№ на схеме:24

Наименование:INNER SHAFT OIL SEAL

Каталожный номер:226940

Комплект:1

Примечание:

№ на схеме:25

Наименование:DISCONNECT SHAFT OIL SEAL

Каталожный номер:226944

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPEEDOMETER DRIVE SHAFT OIL SEAL

Каталожный номер:224322

Комплект:1

Примечание:

№ на схеме:27

Наименование:SHIFT RAIL OIL SEAL

Каталожный номер:239892

Комплект:2

Примечание:

№ на схеме:28

Наименование:VALVE OIL SEAL

Каталожный номер:234651

Комплект:4

Примечание:

№ на схеме:29

Наименование:OUTPUT OIL SEAL

Каталожный номер:225763

Комплект:2

Примечание:

№ на схеме:30

Наименование:INPUT OIL SEAL

Каталожный номер:209587

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOUSING O-RING

Каталожный номер:25K30022

Комплект:1

Примечание:

№ на схеме:32

Наименование:HOUSING O-RING

Каталожный номер:25K30020

Комплект:1

Примечание:

№ на схеме:33

Наименование:BEARING CAP RING

Каталожный номер:25K40408

Комплект:1

Примечание:

№ на схеме:34

Наименование:SELECTOR VALVE O-RING

Каталожный номер:25K20030

Комплект:2

Примечание:

№ на схеме:35

Наименование:FLANGE SEAL

Каталожный номер:225852

Комплект:1

Примечание:

№ на схеме:36

Наименование:FLANGE RING

Каталожный номер:25K60116

Комплект:1

Примечание:

№ на схеме:37

Наименование:FLANGE OIL SEAL

Каталожный номер:226944

Комплект:1

Примечание:

№ на схеме:38

Наименование:HOUSING PLUG O-RING

Каталожный номер:91F7

Комплект:2

Примечание:

№ на схеме:39

Наименование:HOUSING RINGS

Каталожный номер:25K30030

Комплект:6

Примечание:

№ на схеме:40

Наименование:RETARDER HOUSING GASKET

Каталожный номер:227623

Комплект:1

Примечание:

№ на схеме:41

Наименование:RETARDER O-RING

Каталожный номер:76K133

Комплект:1

Примечание:

№ на схеме:42

Наименование:P.T.O. OIL SEAL

Каталожный номер:225177

Комплект:1

Примечание:

№ на схеме:43

Наименование:P.T.O. BEARING CAP GASKET

Каталожный номер:217728

Комплект:1

Примечание:

№ на схеме:44

Наименование:RETARDER O-RING

Каталожный номер:76K114

Комплект:1

Примечание:

№ на схеме:45

Наименование:RETARDER O-RING

Каталожный номер:76K248

Комплект:1

Примечание:

№ на схеме:46

Наименование:RETARDER O-RING 、

Каталожный номер:76K269

Комплект:1

Примечание:

№ на схеме:47

Наименование:RETARDER O-RING

Каталожный номер:76K223

Комплект:1

Примечание:

№ на схеме:48

Наименование:RETARDER O-RING

Каталожный номер:76K266

Комплект:1

Примечание:

№ на схеме:49

Наименование:RETARDER O-RING

Каталожный номер:76K226

Комплект:1

Примечание:

№ на схеме:50

Наименование:UNDERDRIVE GASKET

Каталожный номер:215164

Комплект:1

Примечание:

№ на схеме:51

Наименование:UNDERDRIVE GASKET

Каталожный номер:230076

Комплект:1

Примечание:

№ на схеме:52

Наименование:OUTER PISTON RING

Каталожный номер:247878

Комплект:2

Примечание:

№ на схеме:53

Наименование:EXPANDER RING

Каталожный номер:247879

Комплект:2

Примечание:

№ на схеме:54

Наименование:PISTON RING&EXPANDER RING KIT

Каталожный номер:801881

Комплект:3

Примечание:

№ на схеме:55

Наименование:SUCTION PORT SEALING RING

Каталожный номер:25K30206

Комплект:1

Примечание:

№ на схеме:56

Наименование:INNER PISTON SEAL 1ST-2ND CLUTCH-6000 MODELS

Каталожный номер:242736

Комплект:2

Примечание:

№ на схеме:57

Наименование:OUTER PISTON SEAL 1ST-2ND CLUTCH-6000 MODELS

Каталожный номер:242753

Комплект:2

Примечание:

№ на схеме:58

Наименование:EXPANDER-RING

Каталожный номер:245502

Комплект:1

Примечание:

№ на схеме:59

Наименование:RING-PISTON OUTER

Каталожный номер:245501

Комплект:1

Примечание:

№ на схеме:60

Наименование:PISTON RING

Каталожный номер:233948

Комплект:1

Примечание:

№ на схеме:61

Наименование:PISTON RING EXPANDER SPRING

Каталожный номер:233947

Комплект:1

Примечание:

№ на схеме:62

Наименование:RING-PISTON

Каталожный номер:245139

Комплект:1

Примечание:

№ на схеме:63

Наименование:SPRING-PISTON RING EXPANDER

Каталожный номер:245140

Комплект:1

Примечание:

№ на схеме:64

Наименование:PISTON RING

Каталожный номер:246248

Комплект:1

Примечание:

№ на схеме:65

Наименование:PISTON RING EXPANDER SPRING

Каталожный номер:239694

Комплект:1

Примечание:
