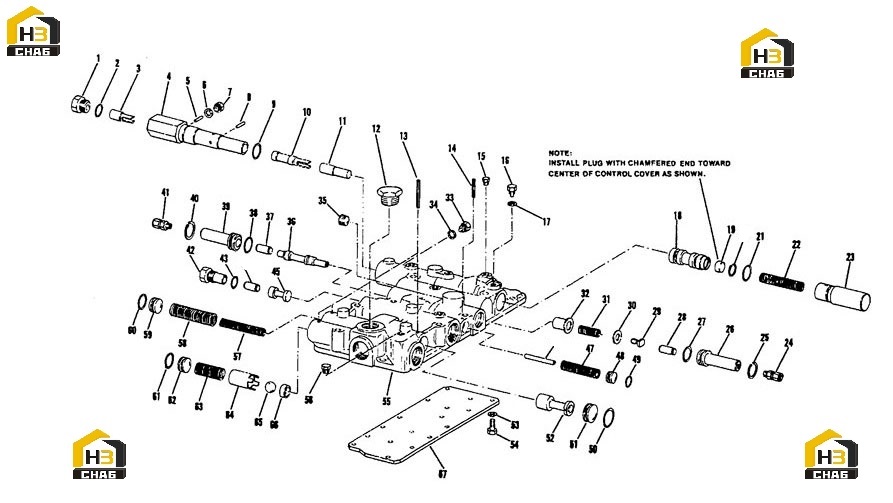

Комплектующие блока гидравлического (часть 1)

Каталожный номер:239245

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:PIN-DOWEL

Каталожный номер:1300085

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:PLUG-SHIFT CYLINDER HOUSING

Каталожный номер:227418

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:91F7

Комплект:2

Примечание:

№ на схеме:3

Наименование:VALVE-3RD SPEED

Каталожный номер:228096

Комплект:1

Примечание:

№ на схеме:4

Наименование:HOUSING-SHIFT CYLINDER

Каталожный номер:228094

Комплект:1

Примечание:

№ на схеме:5

Наименование:NEEDLE ROLLER

Каталожный номер:106358

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER-SEAL

Каталожный номер:248789

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:227423

Комплект:1

Примечание:

№ на схеме:8

Наименование:NEEDLE ROLLER

Каталожный номер:106358

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:25K30030

Комплект:1

Примечание:

№ на схеме:10

Наименование:VALVE-2ND SPEED

Каталожный номер:228095

Комплект:1

Примечание:

№ на схеме:11

Наименование:VALVE-1ST SPEED

Каталожный номер:227550

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:24K10

Комплект:1

Примечание:

№ на схеме:13

Наименование:PIN-VALVE STOP

Каталожный номер:300058

Комплект:3

Примечание:

№ на схеме:14

Наименование:PIN-SHUT-OFF VALVE ROLL

Каталожный номер:654724

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:40K2

Комплект:3

Примечание:

№ на схеме:16

Каталожный номер:227422

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER-SEAL

Каталожный номер:248787

Комплект:1

Примечание:

№ на схеме:18

Наименование:ASSY-SELECTOR VALVE

Каталожный номер:251289

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPOOL PLUG

Каталожный номер:251328

Комплект:1

Примечание:PART OF ITEM 18

№ на схеме:21

Каталожный номер:25K30030

Комплект:1

Примечание:

№ на схеме:22

Наименование:SELECTOR VALVE SPRING

Каталожный номер:227558

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:227557

Комплект:1

Примечание:

№ на схеме:24

Наименование:FITTING-CONNECTOR MALE PIPE

Каталожный номер:36F1

Комплект:1

Примечание:

№ на схеме:25

Наименование:SNAP RING

Каталожный номер:247475

Комплект:1

Примечание:

№ на схеме:26

Наименование:FORWARD AND REVERSE PISTON GUIDE

Каталожный номер:241396

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:25K20030

Комплект:1

Примечание:

№ на схеме:28

Наименование:FWD. AND REV. PISTON

Каталожный номер:241409

Комплект:1

Примечание:

№ на схеме:29

Наименование:CAP-STOP

Каталожный номер:241399

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPACER-FORWARD&REVERSE SELECTOR VALVE SPOOL

Каталожный номер:241402

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING

Каталожный номер:241398

Комплект:1

Примечание:

№ на схеме:32

Наименование:SLEEVE-FORWARD&REVERSE SELECTOR VALVE SPOOL

Каталожный номер:244467

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:227422

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER-SEAL

Каталожный номер:248787

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:16F8

Комплект:1

Примечание:

№ на схеме:36

Наименование:SPOOL-FORWARD&REVERSE SELECTOR VALVE

Каталожный номер:249885

Комплект:1

Примечание:

№ на схеме:37

Наименование:FWD. AND REV. PISTON

Каталожный номер:241409

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:25K20030

Комплект:1

Примечание:

№ на схеме:39

Наименование:FORWARD AND REVERSE PISTON GUIDE

Каталожный номер:241396

Комплект:1

Примечание:

№ на схеме:39A

Наименование:SPACER

Каталожный номер:250638

Комплект:1

Примечание:

№ на схеме:40

Наименование:SNAP RING

Каталожный номер:247475

Комплект:1

Примечание:

№ на схеме:41

Наименование:FITTING-CONNECTOR MALE PIPE

Каталожный номер:36F1

Комплект:1

Примечание:

№ на схеме:42

Наименование:PLUG-VALVE SPOOL STOP

Каталожный номер:24K7

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:91F7

Комплект:1

Примечание:PART OF ITEM 42

№ на схеме:45

Наименование:SPOOL-SHUT-OFF VALVE

Каталожный номер:217644

Комплект:1

Примечание:

№ на схеме:47

Наименование:SPRING-SHUT-OFF VALVE

Каталожный номер:217645

Комплект:1

Примечание:

№ на схеме:48

Наименование:STOP-SPRING

Каталожный номер:220983

Комплект:1

Примечание:

№ на схеме:49

Наименование:O-RING-SHUT-OFF VALVE STOP

Каталожный номер:25K30018

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:25K40024

Комплект:1

Примечание:

№ на схеме:51

Наименование:STOP-VALVE SPOOL

Каталожный номер:222041

Комплект:1

Примечание:

№ на схеме:52

Наименование:SPOOL-REGULATOR VALVE

Каталожный номер:239527

Комплект:1

Примечание:

№ на схеме:53

Наименование:LOCKWASHER-PLATE TO COVER SCREW

Каталожный номер:5E5

Комплект:17

Примечание:

№ на схеме:54

Наименование:SCREW-PLATE TO COVER

Каталожный номер:1C512

Комплект:17

Примечание:

№ на схеме:55

Наименование:COVER-CONTROL

Каталожный номер:241401

Комплект:1

Примечание:

№ на схеме:56

Наименование:PLUG-OIL LEVEL

Каталожный номер:40K4

Комплект:2

Примечание:

№ на схеме:57

Наименование:SPRING-SPOOL INNER

Каталожный номер:217648

Комплект:1

Примечание:

№ на схеме:58

Наименование:SPRING-SPOOL OUTER

Каталожный номер:217649

Комплект:1

Примечание:

№ на схеме:59

Наименование:STOP-VALVE SPOOL

Каталожный номер:222041

Комплект:1

Примечание:

№ на схеме:60

Каталожный номер:25K40024

Комплект:1

Примечание:

№ на схеме:61
