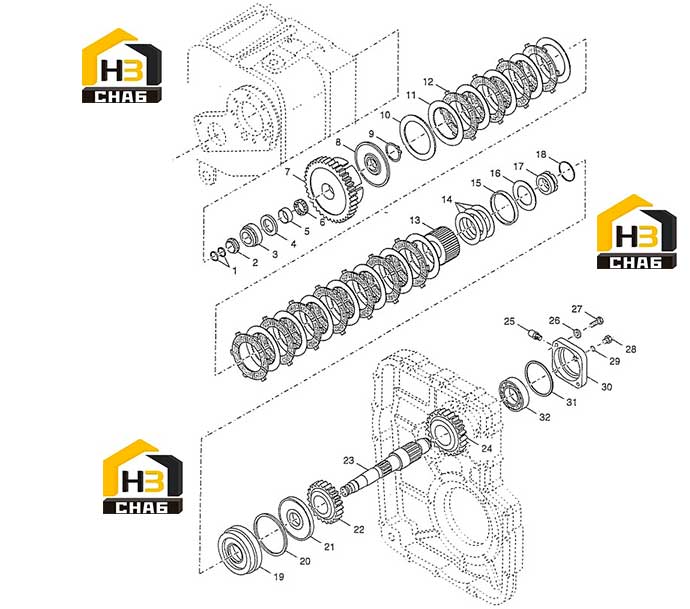

Вал промежуточный

← Вал входной Вал выходной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PISTON-RING

Каталожный номер:00123.1509

Комплект:2

Примечание:

№ на схеме:2

Наименование:NUT-INTERMEDIATE SHAFT BEARING

Каталожный номер:35414.099.02

Комплект:1

Примечание:

№ на схеме:3

Наименование:ASSY-BEARING HM88610/649

Каталожный номер:00510.0497

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER-BEARING

Каталожный номер:35414.086.01

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING-BEARING INNER

Каталожный номер:00520.1505

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING-NEEDLE ROLLER

Каталожный номер:00513.1165

Комплект:1

Примечание:

№ на схеме:7

Наименование:GEAR-INTERMEDIATE SHAFT 48T

Каталожный номер:4203218

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE-END

Каталожный номер:35414.105.01

Комплект:1

Примечание:

№ на схеме:9

Наименование:RING-SNAP

Каталожный номер:00201.0074

Комплект:1

Примечание:

№ на схеме:10C

Наименование:SHIM-CLUTCH PACK 0,5

Каталожный номер:01301.1546

Комплект:1

Примечание:

№ на схеме:10B

Наименование:SHIM-CLUTCH PACK 1,0

Каталожный номер:01301.2872

Комплект:1

Примечание:

№ на схеме:10A

Наименование:SHIM-CLUTCH PACK 0,4

Каталожный номер:01301.2871

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM-CLUTCH PACK 0,3

Каталожный номер:01301.2870

Комплект:1

Примечание:

№ на схеме:11

Наименование:DISC-CLUTCH INNER

Каталожный номер:35414.095.02

Комплект:12

Примечание:

№ на схеме:12

Наименование:DISC-CLUTCH OUTER

Каталожный номер:35414.094.02

Комплект:11

Примечание:

№ на схеме:13

Наименование:HUB-CLUTCH

Каталожный номер:35414.093.02

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPRING-PISTON RETURN SPRING

Каталожный номер:35414.092.02

Комплект:3

Примечание:

№ на схеме:15

Наименование:SPACER-CLUTCH PISTON

Каталожный номер:35414.157.01

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPACER-PISTON RETURN SPRING

Каталожный номер:01301.2874

Комплект:1

Примечание:

№ на схеме:17

Наименование:SLEEVE-CLUTCH PISTON

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately - PART OF ITEM 33

№ на схеме:18

Наименование:PISTON-RING

Каталожный номер:00124.1514

Комплект:1

Примечание:

№ на схеме:19

Наименование:PISTON-CLUTCH

Каталожный номер:35414.089.03

Комплект:1

Примечание:

№ на схеме:20

Наименование:PISTON-RING

Каталожный номер:00124.1513

Комплект:1

Примечание:

№ на схеме:21

Наименование:CAPSCREW M10 X 30

Каталожный номер:01601.0375

Комплект:4

Примечание:

№ на схеме:21

Наименование:DISC-CLUTCH PISTON

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately- PART OF ITEM 33

№ на схеме:22

Наименование:GEAR-INTERMEDIATE SHAFT

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately - PART OF ITEM 33

№ на схеме:23

Наименование:ASSY-INTERM SHAFT AND PLUG

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately - PART OF ITEM 33

№ на схеме:24

Наименование:GEAR-1NTERMEDIATE SHAFT 33T

Каталожный номер:4203211

Комплект:1

Примечание:

№ на схеме:25

Наименование:BREATHER-AIR

Каталожный номер:70201.003.01

Комплект:1

Примечание:

№ на схеме:26

Наименование:LOCKWASHER M10

Каталожный номер:01101.0222

Комплект:4

Примечание:

№ на схеме:28

Наименование:PLUG-M22 X 1,5

Каталожный номер:72806.011.01

Комплект:1

Примечание:

№ на схеме:29

Наименование:WASHER DIA 22

Каталожный номер:01107.0704

Комплект:1

Примечание:

№ на схеме:30

Наименование:CAP-INTERMEDIATE SHAFT BEARING

Каталожный номер:35414.007.01

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM-INTERMEDIATE SHAFT BEARING CAP 0,30

Каталожный номер:01301.0864

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM-INTERMEDIATE SHAFT BEARING CAP 0,25

Каталожный номер:01301.0863

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM-INTERMEDIATE SHAFT BEARING CAP 0,10

Каталожный номер:01301.0862

Комплект:1

Примечание:

№ на схеме:32

Наименование:BEARING-TAPER ROLLER 33209

Каталожный номер:00509.1302

Комплект:1

Примечание:

№ на схеме:33

Наименование:ASSY-INTERMEDIATE SHAFT

Каталожный номер:4208517

Комплект:1

Примечание:including items 1 thru 23
