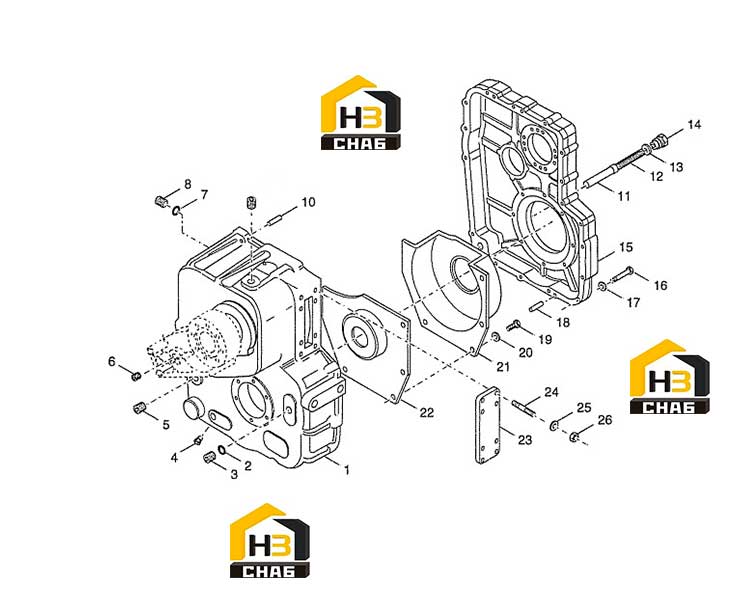

Корпус кпп

← Компоненты кпп Крышка передняя кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PLUG

Каталожный номер:214651

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:CASE-TRANSMISSION

Каталожный номер:4204024

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER DIA 22

Каталожный номер:01107.0704

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG M22 X 1,5

Каталожный номер:01614.0594

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG-MAGNETIC DRAIN

Каталожный номер:4203567

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG-M22 X 1,5

Каталожный номер:80801.017.01

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG M16 X 1,5

Каталожный номер:01614.1213

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER DIA 26

Каталожный номер:01107.0239

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLUG M26 X 1,5

Каталожный номер:01610.0452

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN-DOWEL

Каталожный номер:01402.0335

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREEN-SUCTION

Каталожный номер:35414.026.01

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING-SUCTION SCREEN

Каталожный номер:35414.024.01

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPACER-SUCTION SCREEN

Каталожный номер:81907.066.01

Комплект:1

Примечание:

№ на схеме:14

Наименование:FITTING-SUCTION SCREEN

Каталожный номер:35414.610.01

Комплект:1

Примечание:

№ на схеме:15

Наименование:COVER-REAR

Каталожный номер:35414.002.03

Комплект:1

Примечание:

№ на схеме:16

Наименование:CAPSCREW M10 X 60

Каталожный номер:01603.0398

Комплект:19

Примечание:

№ на схеме:17

Наименование:LOCKWASHER M10

Каталожный номер:01101.0222

Комплект:19

Примечание:

№ на схеме:18

Наименование:PIN-DOWEL

Каталожный номер:01402.0335

Комплект:1

Примечание:

№ на схеме:19

Наименование:CAPSCREW M8 X 20

Каталожный номер:01604.0416

Комплект:5

Примечание:

№ на схеме:20

Наименование:LOCKWASHER M8

Каталожный номер:01102.0228

Комплект:5

Примечание:

№ на схеме:21

Наименование:BAFFLE-OIL

Каталожный номер:35414.135.01

Комплект:1

Примечание:

№ на схеме:22

Наименование:BAFFLE-OIL

Каталожный номер:35414.133.01

Комплект:1

Примечание:

№ на схеме:23

Наименование:COVER-TRANSMISSION CASE

Каталожный номер:35414.009.01

Комплект:1

Примечание:

№ на схеме:24

Наименование:STUD M8 X 20

Каталожный номер:01702.1303

Комплект:8

Примечание:

№ на схеме:25

Наименование:LOCKWASHER M8

Каталожный номер:01101.0221

Комплект:8

Примечание:

№ на схеме:26

Наименование:NUT M8

Каталожный номер:00603.0195

Комплект:8

Примечание:
