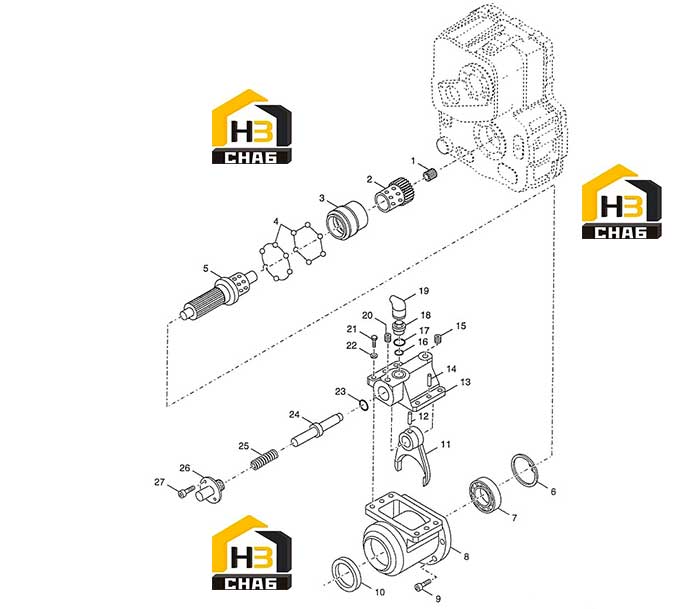

Комплектующие кпп

← Адаптер Компоненты кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEARING-NEEDLE ROLLER

Каталожный номер:00513.0166

Комплект:1

Примечание:

№ на схеме:2

Наименование:SLEEVE- DISCONNECT

Каталожный номер:4203543

Комплект:1

Примечание:

№ на схеме:3

Наименование:HUB- DISCONNECT

Каталожный номер:4203542

Комплект:1

Примечание:

№ на схеме:4

Наименование:BALL DIA 10

Каталожный номер:19JM100

Комплект:12

Примечание:

№ на схеме:5

Наименование:SHAFT-DISCONNECT

Каталожный номер:4203541

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING-SNAP

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING-BALL 6308C3

Каталожный номер:00501.0118

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOUSING-FRONT DISCONNECT

Каталожный номер:4203540

Комплект:1

Примечание:

№ на схеме:9

Наименование:CAPSCREW M10 X 25

Каталожный номер:1GM1025

Комплект:5

Примечание:

№ на схеме:10

Наименование:SEAL-OIL

Каталожный номер:00103.0521

Комплект:1

Примечание:

№ на схеме:11

Наименование:FORK-SHIFT

Каталожный номер:4203547

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIN-ROLL DIA 8 X 32

Каталожный номер:01411.0674

Комплект:1

Примечание:

№ на схеме:13

Наименование:SUPPORT-SHIFT PISTON

Каталожный номер:4203546

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN-ROLL DIA 6 X 20

Каталожный номер:01403.0336

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLUG-SHIPPING M14 X 1,5

Каталожный номер:02001.1539

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING OR2062

Каталожный номер:00105.1479

Комплект:1

Примечание:

№ на схеме:17

Наименование:WASHER DIA 19

Каталожный номер:01107.1478

Комплект:1

Примечание:

№ на схеме:18

Наименование:SWITCH-START

Каталожный номер:4203562

Комплект:1

Примечание:

№ на схеме:19

Наименование:PROTECTOR-START SWITCH

Каталожный номер:4203561

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG M14 X 1,5

Каталожный номер:01614.1177

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:1CM825

Комплект:4

Примечание:

№ на схеме:22

Наименование:LOCKWASHER

Каталожный номер:6EM80

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-RING OR119

Каталожный номер:00105.0790

Комплект:1

Примечание:

№ на схеме:24

Наименование:PISTON-SHIFT

Каталожный номер:4204156

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPRING-DISCONNECT

Каталожный номер:4204157

Комплект:1

Примечание:

№ на схеме:26

Наименование:COVER-DISCONNECT

Каталожный номер:4204186

Комплект:1

Примечание:

№ на схеме:27

Наименование:CAPSCREW M8 X 20

Каталожный номер:1GM820

Комплект:2

Примечание:
