Комплектующие блока гидравлического (часть 2)

← Комплектующие блока гидравлического (часть 1) Комплектующие блока гидравлического (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

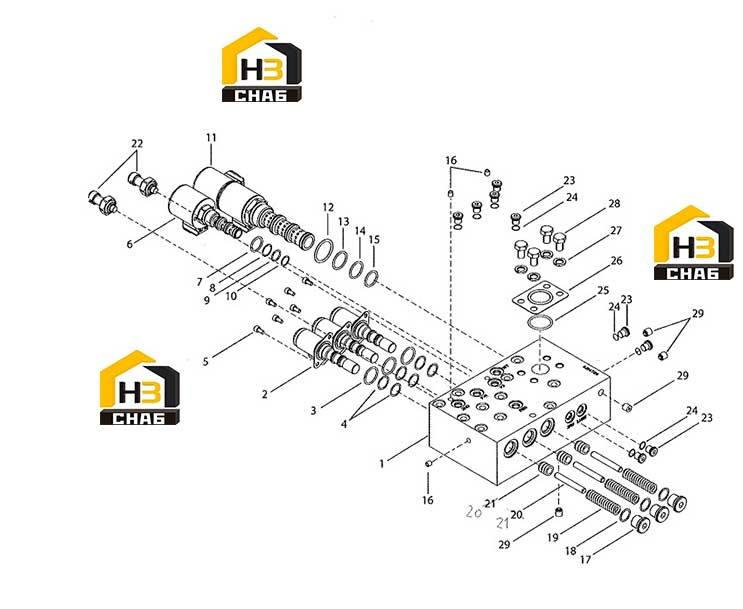

№ на схеме:1

Наименование:BODY-FULL FLOW VALVE

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:2

Наименование:SOLENOID-VALVE

Каталожный номер:4216197

Комплект:3

Примечание:INCLUDING ITEMS 3 & 4

№ на схеме:3

Наименование:O-RING

Каталожный номер:76K20

Комплект:3

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:O-RING

Каталожный номер:76K15

Комплект:6

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:SCREW HEXAGON SOCKET CAP

Каталожный номер:1GM510

Комплект:6

Примечание:

№ на схеме:6

Наименование:ASSEMBLY-SOLENOID 24V

Каталожный номер:4212221

Комплект:1

Примечание:INCL ITEMS 7 THRU 10

№ на схеме:7

Наименование:O-RING

Каталожный номер:76K116

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:8

Наименование:O-RING

Каталожный номер:76K16

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:9

Наименование:O-RING

Каталожный номер:76K15

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:10

Наименование:O-RING

Каталожный номер:76K14

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:11

Наименование:ASSEMBLY-SOLENOID 24V

Каталожный номер:4212228

Комплект:1

Примечание:INCL ITEMS 12 THRU 15

№ на схеме:12

Наименование:O-RING

Каталожный номер:76K217

Комплект:1

Примечание:PART OF ITEM 11

№ на схеме:13

Наименование:O-RING

Каталожный номер:76K119

Комплект:1

Примечание:PART OF ITEM 11

№ на схеме:14

Наименование:O-RING

Каталожный номер:76K118

Комплект:1

Примечание:PART OF ITEM 11

№ на схеме:15

Наименование:O-RING

Каталожный номер:76K117

Комплект:1

Примечание:PART OF ITEM 11

№ на схеме:16

Наименование:PLUG-EXPANSION

Каталожный номер:-

Комплект:3

Примечание:Not Sold Separately

№ на схеме:17

Наименование:PLUG-O-RING

Каталожный номер:4212442

Комплект:3

Примечание:INCLUDING ITEM 18

№ на схеме:18

Наименование:O-RING

Каталожный номер:76K16

Комплект:3

Примечание:PART OF ITEM 17

№ на схеме:19

Наименование:SPRING-ACCUMULATOR

Каталожный номер:4211869

Комплект:3

Примечание:

№ на схеме:20

Наименование:SPOOL-ACCUMULATOR

Каталожный номер:4206759

Комплект:3

Примечание:

№ на схеме:21

Наименование:PIN-ACCUMULATOR STOP

Каталожный номер:4212331

Комплект:3

Примечание:

№ на схеме:22

Наименование:SENSOR-VALVE PRESSURE

Каталожный номер:4212000

Комплект:2

Примечание:

№ на схеме:23

Наименование:PLUG-O-RING

Каталожный номер:4208860

Комплект:9

Примечание:INCLUDING ITEM 24

№ на схеме:24

Наименование:O-RING

Каталожный номер:91F3

Комплект:9

Примечание:PART OF ITEM 23

№ на схеме:25

Наименование:O-RING POLYACRYLATE

Каталожный номер:60K30106

Комплект:1

Примечание:

№ на схеме:26

Наименование:COVER-SPLIT FLANGE

Каталожный номер:236302

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER-SPRING LOCK

Каталожный номер:6EM100

Комплект:4

Примечание:

№ на схеме:28

Наименование:SCREW HEXAGON HEAD CAP

Каталожный номер:1CM1016

Комплект:4

Примечание:

№ на схеме:29

Наименование:PLUG-EXPANSION

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately
