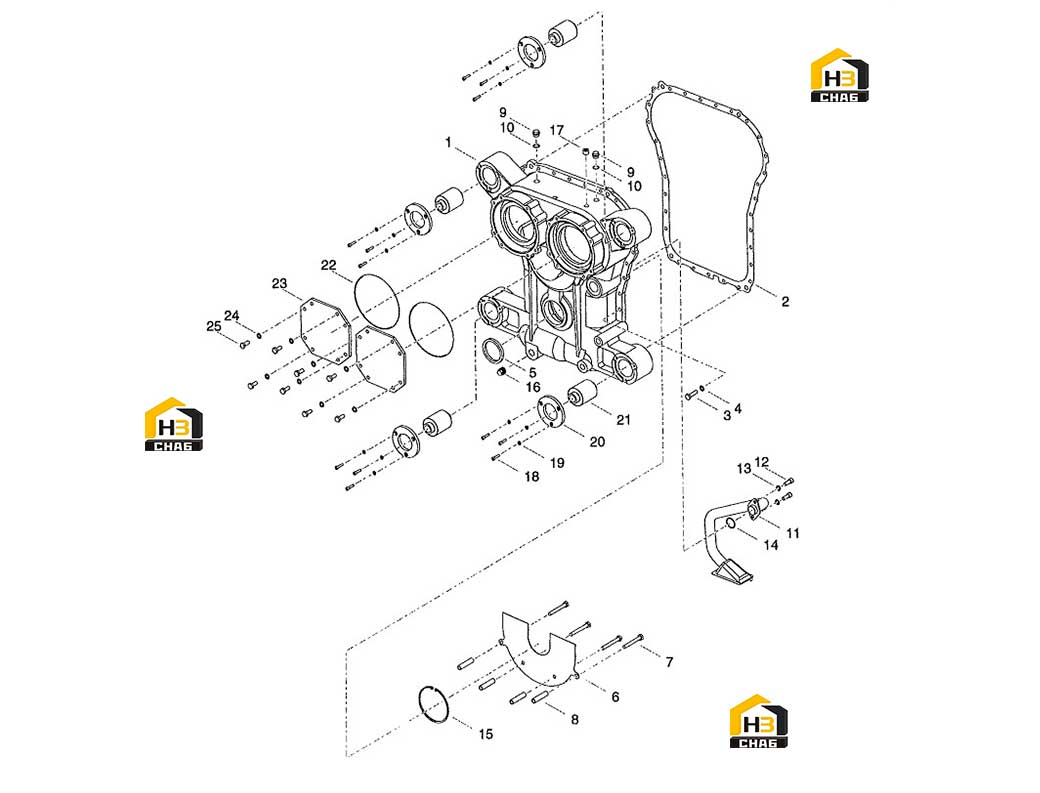

Корпус насоса масляного

← Уплотнения и прокладки кпп Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CASE HYDROSTATIC MOTORS

Каталожный номер:4205702

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET CASE TO HYDROSTATIC CASE

Каталожный номер:4205709

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAPSCREW

Каталожный номер:7CM1040

Комплект:31

Примечание:

№ на схеме:4

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:31

Примечание:

№ на схеме:5

Наименование:OIL SEAL

Каталожный номер:4203860

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL BAFFLE

Каталожный номер:4205710

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:1CM1080

Комплект:4

Примечание:

№ на схеме:8

Наименование:SPACER OIL BAFFLE

Каталожный номер:4205756

Комплект:4

Примечание:

№ на схеме:9

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM18

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:60K30020

Комплект:2

Примечание:

№ на схеме:11

Наименование:ASSY SUCTION TUBE

Каталожный номер:4205752

Комплект:1

Примечание:

№ на схеме:12

Наименование:CAPSCREW M10X25

Каталожный номер:1GM1025

Комплект:2

Примечание:

№ на схеме:13

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:76K218

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:7JM120

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG - MAGNETIC DRAIN

Каталожный номер:4203567

Комплект:1

Примечание:

№ на схеме:17

Наименование:AIR-BREATHER

Каталожный номер:4212052

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:3GM625

Комплект:12

Примечание:

№ на схеме:19

Наименование:LOCKWASHER

Каталожный номер:6EM60

Комплект:12

Примечание:

№ на схеме:20

Наименование:LOCK-PLATE SILENT BLOC

Каталожный номер:4205801

Комплект:4

Примечание:

№ на схеме:21

Наименование:SILENT BLOC

Каталожный номер:4205802

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:4206323

Комплект:2

Примечание:

№ на схеме:23

Наименование:COVER PERMANENT

Каталожный номер:4206324

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:7CM1025

Комплект:16

Примечание:

№ на схеме:25

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:16

Примечание:
