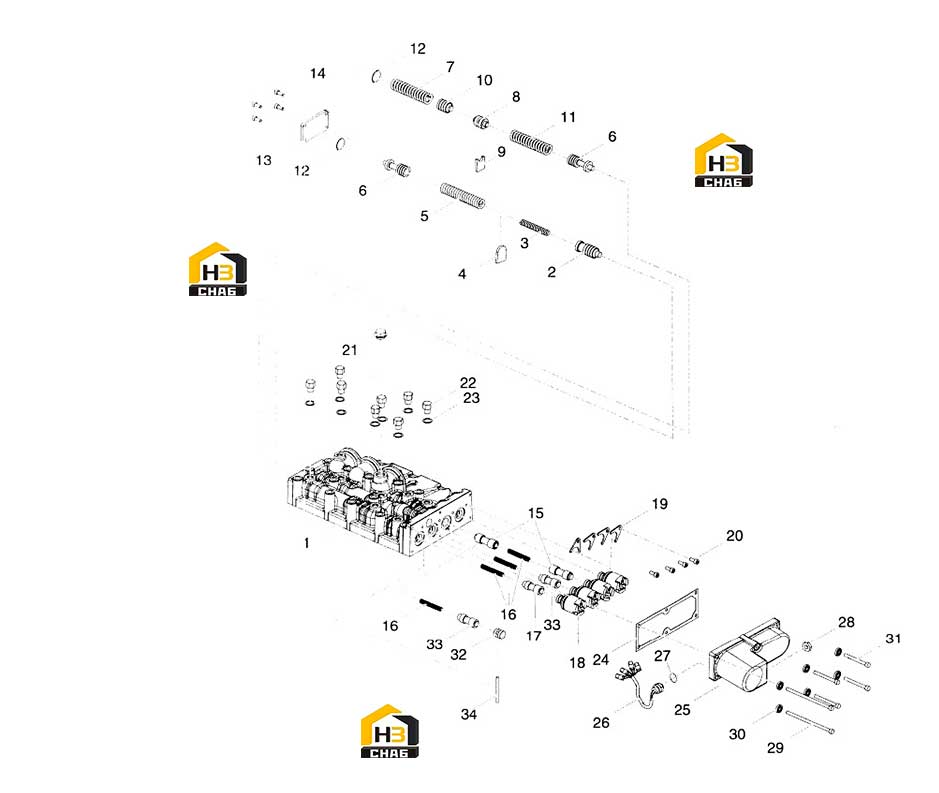

Комплектующие блока управления

← Гидравлический блок управления (часть 2) Уплотнения и прокладки кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PLUG 3/4 MALE

Каталожный номер:4207440

Комплект:3

Примечание:N.I.

№ на схеме:1

Наименование:SPOOL-BODY

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:2

Наименование:SPOOL-PRESSURE REDUCER

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:3

Наименование:SPRING-PRESSURE REDUCER 7.5 BAR

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:4

Наименование:PLATE-SEPARATER

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:5

Наименование:SPRING-REGULATOR

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:6

Наименование:SPOOL-REGULATOR

Каталожный номер:-

Комплект:2

Примечание:N.S.S.

№ на схеме:7

Наименование:SPRING LUBE REGULATOR AND FILTE

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:8

Наименование:SPOOL-STOP

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:9

Наименование:PLATE-SEPARATOR

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:10

Наименование:SPOOL-ACCUMULATOR

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:11

Наименование:SPRING-LUBE REGULATOR AND FILTE

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:12

Наименование:O-RING

Каталожный номер:60K20026

Комплект:2

Примечание:

№ на схеме:13

Наименование:COVER-SPOOL

Каталожный номер:4205787

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCREW M5

Каталожный номер:1GM512

Комплект:4

Примечание:

№ на схеме:15

Наименование:SPOOL-REV AND FWD

Каталожный номер:-

Комплект:2

Примечание:N.S.S.

№ на схеме:16

Наименование:SPRING-PILOT VALVE

Каталожный номер:-

Комплект:4

Примечание:N.S.S.

№ на схеме:17

Наименование:SPOOL 2ND CLUTCH

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:18

Наименование:SOLENOID 24V

Каталожный номер:4205794

Комплект:4

Примечание:

№ на схеме:19

Наименование:CLAMP-SOLENOID

Каталожный номер:4205789

Комплект:4

Примечание:

№ на схеме:20

Наименование:SCREW M5

Каталожный номер:1GM512

Комплект:4

Примечание:

№ на схеме:21A

Наименование:O-RING

Каталожный номер:60K20014

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM14

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG M10X1 - INCLUDING ITEM 23

Каталожный номер:4203846

Комплект:8

Примечание:

№ на схеме:23

Наименование:O-RING - PART OF ITEM 22

Каталожный номер:76K11

Комплект:8

Примечание:

№ на схеме:24

Наименование:GASKET PROTECTION COVER

Каталожный номер:4205790

Комплект:1

Примечание:

№ на схеме:25

Наименование:PROTECTION COVER

Каталожный номер:4205791

Комплект:1

Примечание:

№ на схеме:26

Наименование:ASSY WIRING HARNESS - INCLUDING ITEM 27

Каталожный номер:4212074

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING - PART OF ITEM 26

Каталожный номер:60K40030

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut-jam

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:29

Наименование:SCREW M5

Каталожный номер:1GM550

Комплект:2

Примечание:

№ на схеме:30

Наименование:-

Каталожный номер:-

Комплект:-

Примечание:Not Used On This Model

№ на схеме:31

Наименование:SCREW M5

Каталожный номер:3GM520

Комплект:4

Примечание:

№ на схеме:32

Наименование:SPOOL-STOP

Каталожный номер:-

Комплект:1

Примечание:N.S.S.

№ на схеме:33

Наименование:SPOOL-RANGE MODULATION

Каталожный номер:-

Комплект:2

Примечание:N.S.S.

№ на схеме:34

Наименование:PIN 4X50

Каталожный номер:-

Комплект:1

Примечание:N.S.S.
