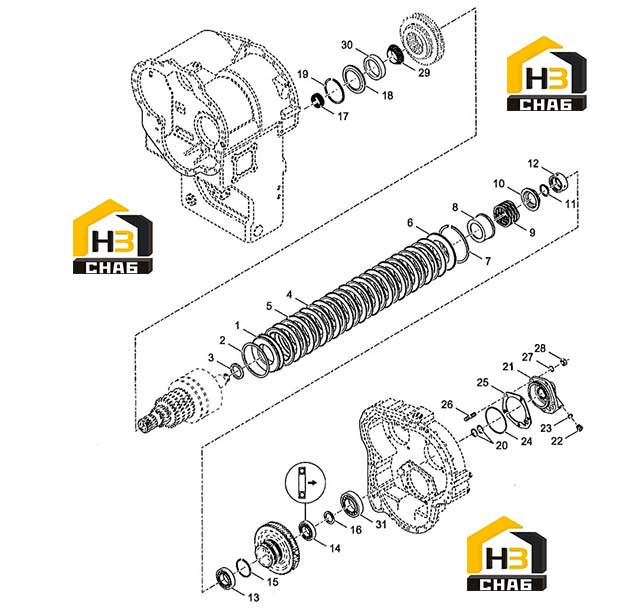

Передача пониженная

← Передача вторая и задний ход Передача четвертая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4204505

Комплект:1

Примечание:INCL.ITEMS 2 & 3

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:245915

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:230857

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:DISC-CLUTCH INNER

Каталожный номер:4209872

Комплект:12

Примечание:

№ на схеме:5

Наименование:DISC-CLUTCH OUTER

Каталожный номер:247273

Комплект:12

Примечание:

№ на схеме:6

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:7

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:8

Наименование:RETAINER-WAVE SPRING

Каталожный номер:245655

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING-WAVE CLUTCH PISTON RETURN

Каталожный номер:4209248

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETAINER-CLUTCH SPRING

Каталожный номер:247297

Комплект:1

Примечание:

№ на схеме:11

Наименование:RING-SPRING RETAINING

Каталожный номер:232076

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPACER-1ST SPEED GEAR

Каталожный номер:249935

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING-1ST SPEED GEAR 210S

Каталожный номер:244093

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING-1ST SPEED GEAR 210SF

Каталожный номер:244242

Комплект:1

Примечание:

№ на схеме:15

Наименование:RING-1ST SPEED GEAR BRG LOCATING

Каталожный номер:223901

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER-1ST SPEED GEAR BRG THRUST

Каталожный номер:249225

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING-1ST SPD CL SHAFT PILOT WJ283424

Каталожный номер:249618

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPACER-1ST SPD CL SHAFT FRONT BRG

Каталожный номер:243160

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING-1ST SPD CL SHAFT FRONT BRG RET

Каталожный номер:223997

Комплект:1

Примечание:

№ на схеме:20

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:2

Примечание:

№ на схеме:21

Наименование:CAP-1ST SPEED SHAFT REAR BEARING

Каталожный номер:249226

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG-BRG CAP,LUBE & CL.PRES

Каталожный номер:47K3

Комплект:2

Примечание:INCL.ITEM 23

№ на схеме:23

Наименование:O-RING

Каталожный номер:91F3

Комплект:2

Примечание:PART OF ITEM 22

№ на схеме:24

Наименование:O-RING-BEARING CAP

Каталожный номер:60K40420

Комплект:1

Примечание:

№ на схеме:25C

Наименование:SHIM-BEARING CAP .020

Каталожный номер:247550

Комплект:1

Примечание:

№ на схеме:25B

Наименование:SHIM-BEARING CAP .010

Каталожный номер:247549

Комплект:1

Примечание:

№ на схеме:25A

Наименование:SHIM-BEARING CAP .007

Каталожный номер:247548

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHIM-BEARING CAP .004

Каталожный номер:247547

Комплект:1

Примечание:

№ на схеме:26

Наименование:STUD-BEARING CAP

Каталожный номер:247988

Комплект:4

Примечание:

№ на схеме:27

Наименование:LOCKWASHER-BEARING CAP STUD

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:28

Наименование:NUT-BEARING CAP STUD

Каталожный номер:64D7

Комплект:4

Примечание:

№ на схеме:29

Наименование:CONE-1ST SP CL SHAFT FRONT BEARING

Каталожный номер:249850

Комплект:1

Примечание:

№ на схеме:30

Наименование:CUP-1ST SP CL SHAFT FRONT BEARING

Каталожный номер:249851

Комплект:1

Примечание:

№ на схеме:31

Наименование:ASSY-1ST SPD CL SHAFT REAR BRG

Каталожный номер:243255

Комплект:1

Примечание:
