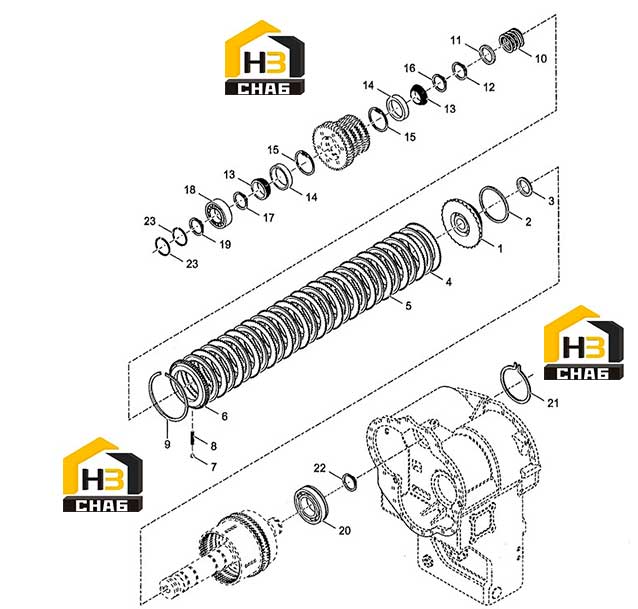

Передача первая

← Вал третьей передачи и шестерня первой передачи Передача третья →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PISTON-CLUTCH

Каталожный номер:250407

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:224281

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:248768

Комплект:1

Примечание:

№ на схеме:4

Наименование:DISC-CLUTCH INNER

Каталожный номер:4209872

Комплект:14

Примечание:

№ на схеме:5

Наименование:DISC-CLUTCH OUTER

Каталожный номер:247273

Комплект:14

Примечание:

№ на схеме:6

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:244981

Комплект:1

Примечание:

№ на схеме:7

Наименование:BALL-END PLATE RETAINING

Каталожный номер:10J6

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING-END PLATE RETAINING

Каталожный номер:230731

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:243636

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING-PISTON RETURN

Каталожный номер:248664

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETAINER-SPRING

Каталожный номер:248722

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING-CLUTCH DRIVEN GEAR (CONE)

Каталожный номер:1320904

Комплект:2

Примечание:

№ на схеме:14

Наименование:BEARING-CLUTCH DRIVEN GEAR (CUP)

Каталожный номер:1320905

Комплект:2

Примечание:

№ на схеме:15

Наименование:SNAP RING-BEARING CLUTCH DRIVE GEAR

Каталожный номер:250115

Комплект:2

Примечание:

№ на схеме:16

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:17D

Наименование:RING-FWD SHAFT CL DR GEAR TAP BRG .073/.071

Каталожный номер:248758

Комплект:1

Примечание:

№ на схеме:17C

Наименование:RING-FWD SHAFT CL DR GEAR TAP BRG .078/.076

Каталожный номер:248757

Комплект:1

Примечание:

№ на схеме:17B

Наименование:RING-FWD SHAFT CL DR GEAR TAP BRG .082/.080

Каталожный номер:248756

Комплект:1

Примечание:

№ на схеме:17A

Наименование:RING-FWD SHAFT CL DR GEAR TAP BRG .086/.084

Каталожный номер:248755

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-FWD SHAFT CL DR GEAR TAP BRG .090/.088

Каталожный номер:248754

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-FWD SHAFT FRONT MR5211EX

Каталожный номер:249614

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING-BALL

Каталожный номер:4212867

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING-REAR BEARING RET DENCE

Каталожный номер:249843

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING-FWD SHAFT REAR BEARING RETAINING

Каталожный номер:249936

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-PISTON CAST IRON

Каталожный номер:4212062

Комплект:2

Примечание:
