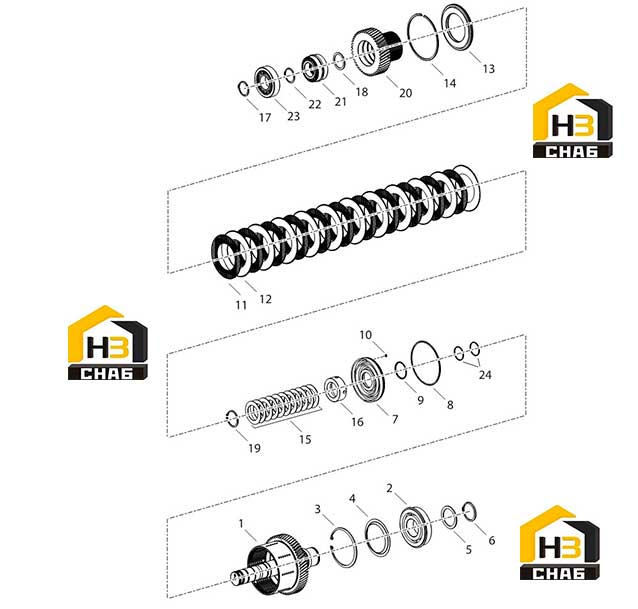

Передача первая

← Пластины фрикционные Вал приводной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-FWD SHAFT,DRUM AND PLUG

Каталожный номер:4220217

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING-BALL

Каталожный номер:225781

Комплект:1

Примечание:

№ на схеме:3

Наименование:RING-SNAP

Каталожный номер:7JM150

Комплект:1

Примечание:

№ на схеме:4

Наименование:RETAINER-OIL

Каталожный номер:4218586

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPACER-BEARING

Каталожный номер:4207388

Комплект:1

Примечание:

№ на схеме:6

Наименование:SNAP RING-EXTERNAL

Каталожный номер:6JM70

Комплект:1

Примечание:

№ на схеме:7

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4219740

Комплект:1

Примечание:INCL.ITEMS 8,9 AND 10

№ на схеме:8

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:4207417

Комплект:1

Примечание:PART OF ITEM 7

№ на схеме:9

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:4216397

Комплект:1

Примечание:PART OF ITEM 7

№ на схеме:10

Наименование:SCREEN

Каталожный номер:4202581

Комплект:1

Примечание:PART OF ITEM 7

№ на схеме:11

Наименование:DISC-FRICTION INNER

Каталожный номер:4219873

Комплект:11

Примечание:

№ на схеме:12

Наименование:DISC-SEPARATOR OUTER

Каталожный номер:4220558

Комплект:11

Примечание:

№ на схеме:13

Наименование:PLATE-END

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING-SNAP

Каталожный номер:4218611

Комплект:1

Примечание:

№ на схеме:15

Наименование:ASSY-SPRING DISC Including 11 spring-discs

Каталожный номер:4218385

Комплект:1

Примечание:

№ на схеме:16

Наименование:SLEEVE-SELECTIVE LUBE

Каталожный номер:4218599

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:18

Наименование:THRUST WASHER-BEARING

Каталожный номер:4205727

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP-RING EXTERNAL

Каталожный номер:10057430

Комплект:1

Примечание:

№ на схеме:20

Наименование:GEAR-FWD CLUTCH

Каталожный номер:4218296

Комплект:1

Примечание:

№ на схеме:21

Наименование:ASSY-TAPER ROLLER BEARING

Каталожный номер:4218299

Комплект:1

Примечание:

№ на схеме:22D

Наименование:RING-SNAP 1,82 MM

Каталожный номер:248758

Комплект:1

Примечание:

№ на схеме:22C

Наименование:RING-SNAP 1,95 MM

Каталожный номер:248757

Комплект:1

Примечание:

№ на схеме:22B

Наименование:RING-SNAP 2,05 MM

Каталожный номер:248756

Комплект:1

Примечание:

№ на схеме:22A

Наименование:RING-SNAP 2,15 MM

Каталожный номер:248755

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING-SNAP 2,27 MM

Каталожный номер:248754

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEARING-ROLLER

Каталожный номер:4207426

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING-PISTON

Каталожный номер:4207427

Комплект:2

Примечание:
