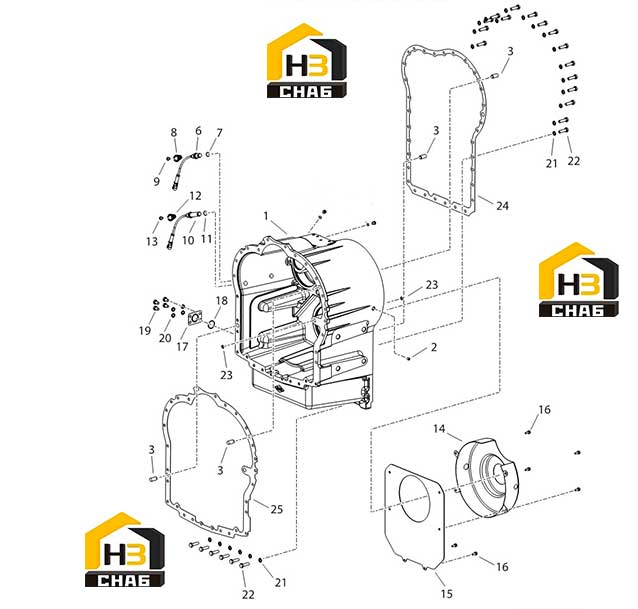

Корпус кпп

← Корпус гидротрансформатора Крышка задняя корпуса кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-TRANSM CASE AND PLUG

Каталожный номер:4220879

Комплект:1

Примечание:INCLUDE ITEM 2

№ на схеме:2

Наименование:PLUG-EXPANSION

Каталожный номер:-

Комплект:1

Примечание:PART OF ITEM 1 (Not Sold Seperately)

№ на схеме:3

Наименование:PIN-DOWEL

Каталожный номер:4203907

Комплект:4

Примечание:

№ на схеме:6

Наименование:ASSY-SPEED SENSOR

Каталожный номер:4209752

Комплект:1

Примечание:INCLUDING ITEMS 7,8 & 9

№ на схеме:7

Наименование:O-RING - PART OF ITEM 6

Каталожный номер:4209809

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUPPORT-SPEED SENSOR

Каталожный номер:4209786

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:9

Наименование:CAPSCREW

Каталожный номер:4209804

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:10

Наименование:ASSY-SPEED SENSOR

Каталожный номер:4209751

Комплект:1

Примечание:INCLUDING ITEMS 11,12 & 13

№ на схеме:11

Наименование:O-RING

Каталожный номер:4209809

Комплект:1

Примечание:PART OF ITEM 10

№ на схеме:12

Наименование:SUPPORT-SPEED SENSOR

Каталожный номер:4209786

Комплект:1

Примечание:PART OF ITEM 10

№ на схеме:13

Наименование:CAPSCREW

Каталожный номер:4209804

Комплект:1

Примечание:PART OF ITEM 10

№ на схеме:14

Наименование:BAFFLE-OIL

Каталожный номер:4218634

Комплект:1

Примечание:

№ на схеме:15

Наименование:BAFFLE-PLATE

Каталожный номер:4218633

Комплект:1

Примечание:

№ на схеме:16

Наименование:CAPSCREW-W/INTEGRATED WASHER M6 X 16

Каталожный номер:4220159

Комплект:6

Примечание:

№ на схеме:17

Наименование:COVER-SPLIT FLANGE SHIPPING

Каталожный номер:236302

Комплект:1

Примечание:

№ на схеме:18

Наименование:O RING

Каталожный номер:60K30106

Комплект:1

Примечание:

№ на схеме:19

Наименование:CAPSCREW

Каталожный номер:1CM1016

Комплект:4

Примечание:

№ на схеме:20

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:4

Примечание:

№ на схеме:21

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:22

Примечание:

№ на схеме:22

Наименование:CAPSCREW

Каталожный номер:1CM1035

Комплект:22

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:4211396

Комплект:2

Примечание:

№ на схеме:24

Наименование:GASKET-REAR COVER TO TRANSMISSION CASE

Каталожный номер:4218657

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET-CONVERTER TO TRANSMISSION CASE

Каталожный номер:4218690

Комплект:1

Примечание:
