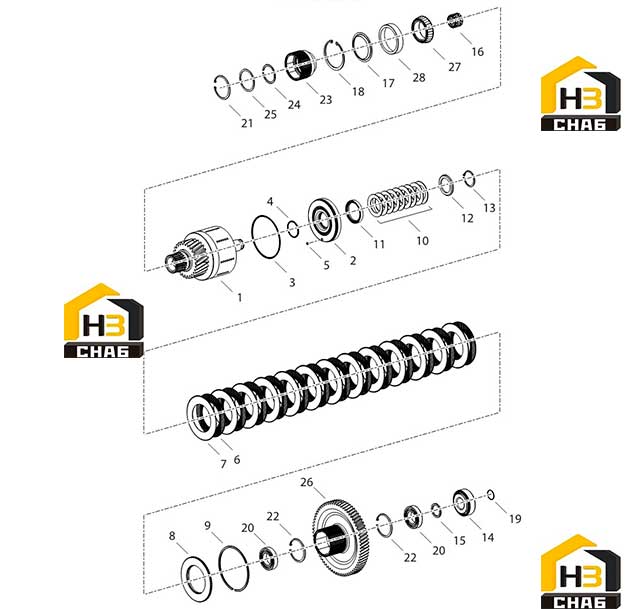

Компоненты первой передачи

← Передача вторая и задний ход Передача третья и четвертая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-1ST SPD CLUTCH SHAFT, HUB, DRUM AND PLUG

Каталожный номер:4220163

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4219740

Комплект:1

Примечание:INCL.ITEMS 3,4 & 5

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:4207417

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:4216397

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:SCREEN

Каталожный номер:4202581

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:6

Наименование:DISC-FRICTION INNER

Каталожный номер:4219873

Комплект:13

Примечание:

№ на схеме:7

Наименование:DISC-SEPARATOR OUTER

Каталожный номер:4220557

Комплект:13

Примечание:

№ на схеме:8

Наименование:PLATE-END

Каталожный номер:247276

Комплект:1

Примечание:

№ на схеме:9

Наименование:RING-SNAP

Каталожный номер:4218611

Комплект:1

Примечание:

№ на схеме:10

Наименование:ASSY-SPRING DISC Including 6 spring discs

Каталожный номер:4218388

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPACER-CLUTCH PISTON

Каталожный номер:4218532

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER-RETAINER SPRING

Каталожный номер:4218641

Комплект:1

Примечание:

№ на схеме:13

Наименование:SNAP-RING EXTERNAL

Каталожный номер:10057430

Комплект:1

Примечание:

№ на схеме:14A

Наименование:CONE-TAPER ROLLER BEARING

Каталожный номер:4222864

Комплект:1

Примечание:

№ на схеме:14

Наименование:CUP-TAPER ROLLER BEARING

Каталожный номер:4222863

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER-1ST.SPEED GEAR BEARING THRUST

Каталожный номер:249225

Комплект:1

Примечание:

№ на схеме:16

Наименование:BEARING-NEEDLE ROLLER

Каталожный номер:249618

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER

Каталожный номер:243160

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:7JM120

Комплект:1

Примечание:

№ на схеме:19

Наименование:RING-PISTON

Каталожный номер:4207451

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING-BALL

Каталожный номер:244093

Комплект:2

Примечание:

№ на схеме:21

Наименование:SNAP RING-INTERNAL

Каталожный номер:7JM92

Комплект:1

Примечание:

№ на схеме:22

Наименование:SNAP-RING

Каталожный номер:8JM90

Комплект:2

Примечание:

№ на схеме:23

Наименование:HUB-2ND CLUTCH DISC

Каталожный номер:4218225

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP RING EXTERNAL

Каталожный номер:243204

Комплект:1

Примечание:

№ на схеме:25

Наименование:RETAINER-2ND CLUTCH DISC HUB RETAINING RING

Каталожный номер:243726

Комплект:1

Примечание:

№ на схеме:26

Наименование:GEAR-1ST CLUTCH

Каталожный номер:4218294

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING-CONICAL

Каталожный номер:249850

Комплект:1

Примечание:

№ на схеме:28

Наименование:BEARING-CONICAL

Каталожный номер:249851

Комплект:1

Примечание:
