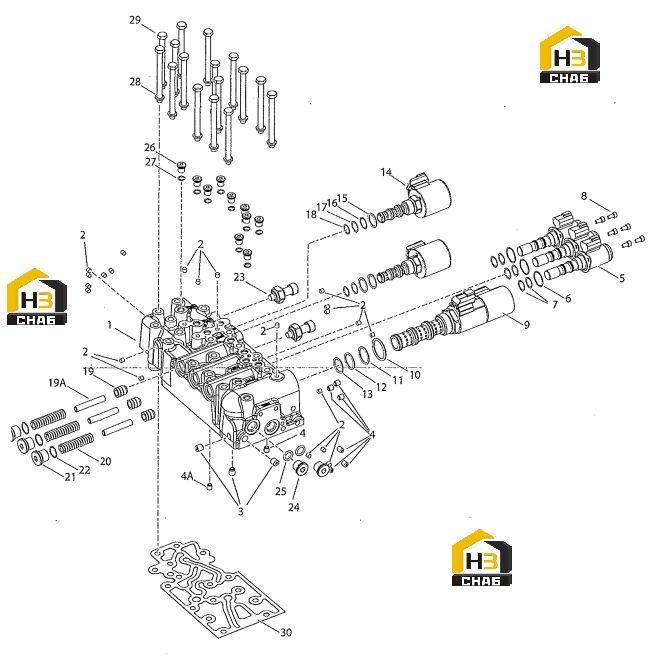

Блок гидравлический управления

← Насос масляный и регулятор давления Фильтр масляный кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CONTR VALVE & PLUGS

Каталожный номер:4214363

Комплект:1

Примечание:INCL.ITEMS 2 THRU 4A

№ на схеме:2

Наименование:PLUG-EXPANSION

Каталожный номер:-

Комплект:22

Примечание:PART OF ITEM 1 Not Sold Separately

№ на схеме:3

Наименование:PLUG-EXPANSION

Каталожный номер:-

Комплект:3

Примечание:PART OF ITEM 1 Not Sold Separately

№ на схеме:4A

Наименование:PLUG-ORIFICE

Каталожный номер:2800230

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:PLUG-EXPANSION

Каталожный номер:-

Комплект:4

Примечание:PART OF ITEM 1 Not Sold Separately

№ на схеме:5

Наименование:SOLENOID-VALVE

Каталожный номер:4216197

Комплект:3

Примечание:INCLUDING ITEMS 6 & 7

№ на схеме:6

Наименование:O-RING

Каталожный номер:76K20

Комплект:3

Примечание:PART OF ITEM 5

№ на схеме:7

Наименование:O-RING

Каталожный номер:76K15

Комплект:6

Примечание:PART OF ITEM 5

№ на схеме:8

Наименование:CAPSCREW M5X10

Каталожный номер:1GM510

Комплект:6

Примечание:

№ на схеме:9

Наименование:ASSEMBLY-SOLENOID

Каталожный номер:4212228

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:76K217

Комплект:1

Примечание:PART OF ITEM 9

№ на схеме:11

Наименование:O-RING

Каталожный номер:76K119

Комплект:1

Примечание:PART OF ITEM 9

№ на схеме:12

Наименование:O-RING

Каталожный номер:76K118

Комплект:1

Примечание:PART OF ITEM 9

№ на схеме:13

Наименование:O-RING

Каталожный номер:76K117

Комплект:1

Примечание:PART OF ITEM 9

№ на схеме:14

Наименование:ASSEMBLY-SOLENOID

Каталожный номер:4212221

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:76K116

Комплект:2

Примечание:PART OF ITEM 14

№ на схеме:16

Наименование:O-RING

Каталожный номер:76K16

Комплект:2

Примечание:PART OF ITEM 14

№ на схеме:17

Наименование:O-RING

Каталожный номер:76K15

Комплект:2

Примечание:PART OF ITEM 14

№ на схеме:18

Наименование:O-RING

Каталожный номер:76K14

Комплект:2

Примечание:PART OF ITEM 14

№ на схеме:19A

Наименование:PIN-ACCUMULATOR STOP

Каталожный номер:4212331

Комплект:3

Примечание:

№ на схеме:19

Наименование:SPOOL

Каталожный номер:4206759

Комплект:3

Примечание:

№ на схеме:20

Наименование:SPRING-ACCUMULATOR

Каталожный номер:4211869

Комплект:3

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:4212442

Комплект:3

Примечание:INCLUDING ITEM 22

№ на схеме:22

Наименование:O-RING

Каталожный номер:76K16

Комплект:3

Примечание:PART OF ITEM 21

№ на схеме:23

Наименование:SENSOR-VALVE PRESSURE

Каталожный номер:4212000

Комплект:2

Примечание:

№ на схеме:24

Наименование:PLUG

Каталожный номер:4207968

Комплект:2

Примечание:INCLUDING O-RING ITEM 24

№ на схеме:25

Наименование:O-RING

Каталожный номер:25K30016

Комплект:2

Примечание:PART OF ITEM 24

№ на схеме:26

Наименование:PLUG

Каталожный номер:4208860

Комплект:10

Примечание:INCLUDING O-RING ITEM 27

№ на схеме:27

Наименование:O-RING

Каталожный номер:91F3

Комплект:10

Примечание:PART OF ITEM 26

№ на схеме:28

Наименование:LOCKWASHER

Каталожный номер:6EM80

Комплект:16

Примечание:

№ на схеме:29

Наименование:CAPSCREW

Каталожный номер:1CM895

Комплект:16

Примечание:

№ на схеме:30

Наименование:GASKET-VALVE TO TRANSMISSION CASE

Каталожный номер:4214359

Комплект:1

Примечание:
