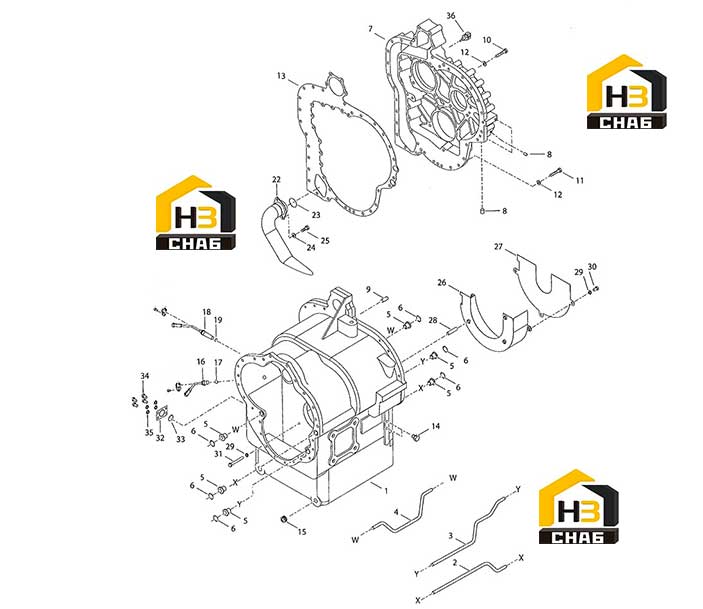

Корпус кпп

← Корпус гидротрансформатора Комплектующие гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:BRACKET

Каталожный номер:4208643

Комплект:4

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-TRANSMISSION CASE

Каталожный номер:4208658

Комплект:1

Примечание:INCL ITEMS 2 THRU 5

№ на схеме:2

Наименование:TUBE-1ST SPEED CLUTCH PRESSURE

Каталожный номер:4207374

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:TUBE-LOW SHAFT REAR BRG LUBE

Каталожный номер:4207375

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:4

Наименование:TUBE-3RD SPEED CLUTCH PRESSURE

Каталожный номер:4207376

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:5

Наименование:SLEEVE-PRESSURE & LUBR TUBE

Каталожный номер:222067

Комплект:6

Примечание:PART OF ITEM 1

№ на схеме:6

Наименование:O-RING

Каталожный номер:60K40026

Комплект:6

Примечание:

№ на схеме:7

Наименование:ASSY-REAR COVER & EXP PLUGS

Каталожный номер:4215859

Комплект:1

Примечание:INCLUDING ITEM 8

№ на схеме:8

Наименование:PLUG-EXPANSION

Каталожный номер:4202095

Комплект:4

Примечание:PART OF ITEM 7

№ на схеме:9

Наименование:DOWEL PIN

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:10

Наименование:CAPSCREW

Каталожный номер:17C760

Комплект:37

Примечание:

№ на схеме:11

Наименование:CAPSCREW

Каталожный номер:17C728

Комплект:7

Примечание:

№ на схеме:12

Наименование:LOCKWASHER

Каталожный номер:4E7

Комплект:44

Примечание:

№ на схеме:13

Наименование:GASKET REAR COVER TO TRANS CASE

Каталожный номер:4207378

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIPE PLUG

Каталожный номер:40K4

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLUG-MAGNETIC DRAIN

Каталожный номер:4203567

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSEMBLY-SPEED SENSOR

Каталожный номер:4209752

Комплект:1

Примечание:INCL.ITEM 17

№ на схеме:17

Наименование:O-RING-SPEED SENSOR

Каталожный номер:4209809

Комплект:1

Примечание:PART OF ITEM 16

№ на схеме:18

Наименование:ASSEMBLY-SPEED SENSOR

Каталожный номер:4209750

Комплект:1

Примечание:INCL.ITEM 19

№ на схеме:19

Наименование:O-RING-SPEED SENSOR

Каталожный номер:4209809

Комплект:1

Примечание:PART OF ITEM 18

№ на схеме:22

Наименование:ASSY SUCTION TUBE

Каталожный номер:4208526

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:60K40216

Комплект:1

Примечание:

№ на схеме:24

Наименование:LOCKWASHER

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:25

Наименование:CAPSCREW

Каталожный номер:1C612

Комплект:2

Примечание:

№ на схеме:26

Наименование:BAFFLE

Каталожный номер:4207383

Комплект:1

Примечание:

№ на схеме:27

Наименование:BAFFLE-COVER

Каталожный номер:4216763

Комплект:1

Примечание:

№ на схеме:28

Наименование:TUBE-OIL BAFFLE

Каталожный номер:4207385

Комплект:3

Примечание:

№ на схеме:29

Наименование:WASHER-PLAIN

Каталожный номер:1EM100

Комплект:6

Примечание:

№ на схеме:30

Наименование:CAPSCREW

Каталожный номер:1CM1016

Комплект:3

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:1CM1080

Комплект:3

Примечание:

№ на схеме:32

Наименование:COVER-SPLIT FLANGE SHIPPING

Каталожный номер:236302

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-RING

Каталожный номер:60K30106

Комплект:1

Примечание:

№ на схеме:34

Наименование:CAPSCREW

Каталожный номер:1CM1016

Комплект:4

Примечание:

№ на схеме:35

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:4

Примечание:

№ на схеме:36

Наименование:PLUG-TEMP SENSOR HOLE

Каталожный номер:239244

Комплект:1

Примечание:
