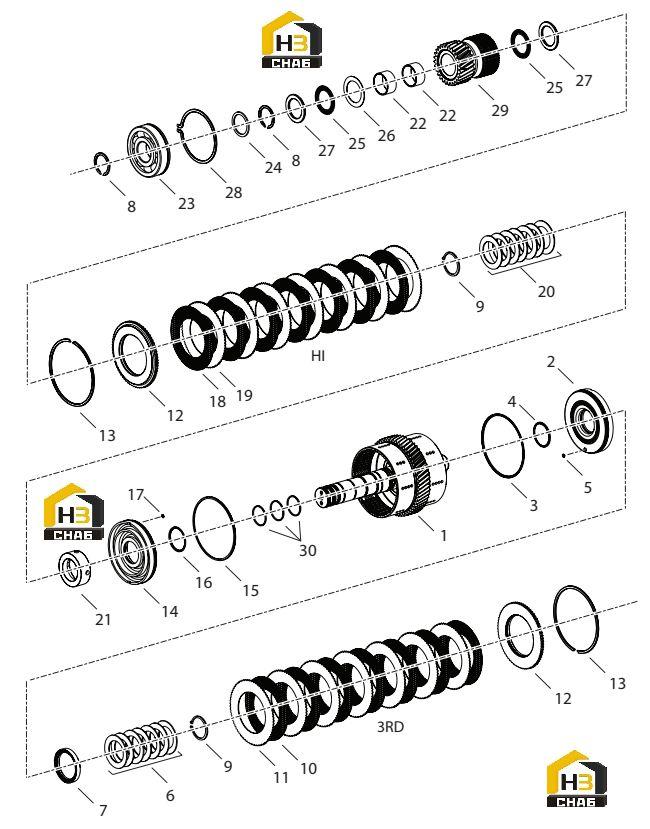

Передача третья

← Комплектующие первой передачи Группа выходного вала →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-3RD/HI SHAFT,DRUMS AND PLUGS

Каталожный номер:4220168

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON- INCLUDING ITEMS 3 THRU 5

Каталожный номер:4219740

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON OUTER PART OF ITEM 2

Каталожный номер:4207417

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON INNER PART OF ITEM 2

Каталожный номер:4216397

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREEN PART OF ITEM 2

Каталожный номер:4202581

Комплект:1

Примечание:

№ на схеме:6

Наименование:ASSY-SPRING DISC Including 7 spring discs - 3RD

Каталожный номер:4218387

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER-CLUTCH PISTON

Каталожный номер:4218532

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-SNAP

Каталожный номер:244409

Комплект:2

Примечание:

№ на схеме:9

Наименование:RING-SNAP

Каталожный номер:6JM60

Комплект:2

Примечание:

№ на схеме:10

Наименование:DISC-FRICTION INNER

Каталожный номер:4219873

Комплект:7

Примечание:

№ на схеме:11

Наименование:DISC-SEPARATOR OUTER

Каталожный номер:4220557

Комплект:7

Примечание:

№ на схеме:12

Наименование:PLATE-END

Каталожный номер:247276

Комплект:2

Примечание:

№ на схеме:13

Наименование:RING-SNAP

Каталожный номер:4218611

Комплект:2

Примечание:

№ на схеме:14

Наименование:ASSY-CLUTCH PISTON-INCL. ITEMS 15,16 & 17

Каталожный номер:4219740

Комплект:1

Примечание:

№ на схеме:15

Наименование:SEAL-CLUTCH PISTON OUTER PART OF ITEM 14

Каталожный номер:4207417

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEAL-CLUTCH PISTON INNER PART OF ITEM 14

Каталожный номер:4216397

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREEN PART OF ITEM 14

Каталожный номер:4202581

Комплект:1

Примечание:

№ на схеме:18

Наименование:DISC-FRICTION INNER

Каталожный номер:4219873

Комплект:7

Примечание:

№ на схеме:19

Наименование:DISC-SEPARATOR OUTER

Каталожный номер:4220557

Комплект:7

Примечание:

№ на схеме:20

Наименование:ASSY-SPRING DISC

Каталожный номер:4218387

Комплект:1

Примечание:

№ на схеме:21

Наименование:SLEEVE-SELECTIVE LUBE

Каталожный номер:4218599

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING-NEEDLE

Каталожный номер:4208581

Комплект:2

Примечание:

№ на схеме:23

Наименование:BEARING-BALL 6411N/C3

Каталожный номер:4220255

Комплект:1

Примечание:

№ на схеме:24

Наименование:BEARING THRUST WASHER

Каталожный номер:4205727

Комплект:1

Примечание:

№ на схеме:25

Наименование:BEARING-NEEDLE ROLLER THRUST

Каталожный номер:4219712

Комплект:2

Примечание:

№ на схеме:26

Наименование:PLATE-THRUST

Каталожный номер:4209763

Комплект:1

Примечание:

№ на схеме:27

Наименование:BEARING-WASHER

Каталожный номер:4211059

Комплект:2

Примечание:

№ на схеме:28

Наименование:RING-DENCE

Каталожный номер:249633

Комплект:1

Примечание:

№ на схеме:29

Наименование:GEAR-HI CLUTCH

Каталожный номер:4219841

Комплект:1

Примечание:

№ на схеме:30

Наименование:RING-PISTON 55X2.5

Каталожный номер:4207427

Комплект:3

Примечание:
