Гидротрансформатор

← Шестерни привода насоса Пакет фрикционов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

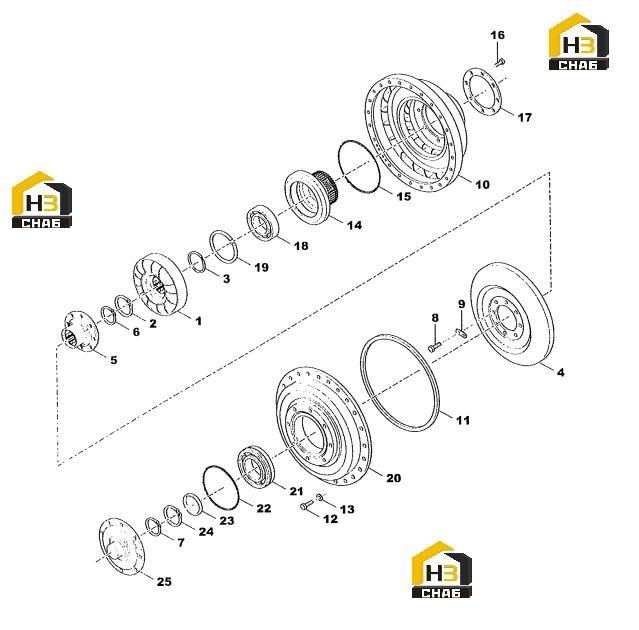

№ на схеме:1

Наименование:MEMBER-REACTION COLOR CODE YELLOW 13 BLADES

Каталожный номер:241996

Комплект:1

Примечание:

№ на схеме:2

Наименование:SNAP RING-REACTION MEMBER HUB 247543

Каталожный номер:247463

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPACER-REACTION MEMBER

Каталожный номер:242500

Комплект:1

Примечание:

№ на схеме:4

Наименование:TURBINE COLOR CODE YELLOW 31 BLADES

Каталожный номер:243086

Комплект:1

Примечание:

№ на схеме:5

Наименование:HUB TURBINE

Каталожный номер:4207395

Комплект:1

Примечание:

№ на схеме:6

Наименование:SNAP RING TURBINE HUB REAR

Каталожный номер:4207396

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-SNAP

Каталожный номер:4207397

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW-TURBINE HUB

Каталожный номер:2C712

Комплект:10

Примечание:

№ на схеме:9

Наименование:LOCKTAB-TURBINE HUB SCREW

Каталожный номер:241368

Комплект:5

Примечание:

№ на схеме:10

Наименование:IMPELLER COLOR CODE YELLOW 30 BLADES

Каталожный номер:243085

Комплект:1

Примечание:

№ на схеме:11

Наименование:O RING-IMPELLER TO IMPELLER COVER

Каталожный номер:218776

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW-IMPELLER TO IMPELLER COVER

Каталожный номер:1C724

Комплект:32

Примечание:

№ на схеме:13

Наименование:LOCKWASHER-IMPELLER TO IMPELLER COVER SCREW

Каталожный номер:4E7

Комплект:32

Примечание:

№ на схеме:14

Наименование:HUB-IMPELLER

Каталожный номер:222266

Комплект:1

Примечание:

№ на схеме:15

Наименование:O RING-IMPELLER HUB

Каталожный номер:60K40700

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW-IMPELLER TO HUB

Каталожный номер:245577

Комплект:8

Примечание:

№ на схеме:17

Наименование:RING-IMPELLER HUB SCREW BACKING

Каталожный номер:245576

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-IMPELLER HUB A1214TS

Каталожный номер:225778

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING-BEARING

Каталожный номер:223988

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER-IMPELLER 15 -16

Каталожный номер:4210819

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING-TURBINE HUB 314SG L.I.F.

Каталожный номер:225781

Комплект:1

Примечание:

№ на схеме:22

Наименование:O RING-IMPLR COVER TO IMPLR COVER HUB

Каталожный номер:60K40608

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPACER FRONT BEARING

Каталожный номер:4207388

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING-SNAP

Каталожный номер:5JM7O

Комплект:1

Примечание:

№ на схеме:25

Наименование:CAP-IMPELLER COVER-BEARING

Каталожный номер:249181

Комплект:1

Примечание:
