Комплектующие блока управления

← Адаптер масляного насоса Комплектующие кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

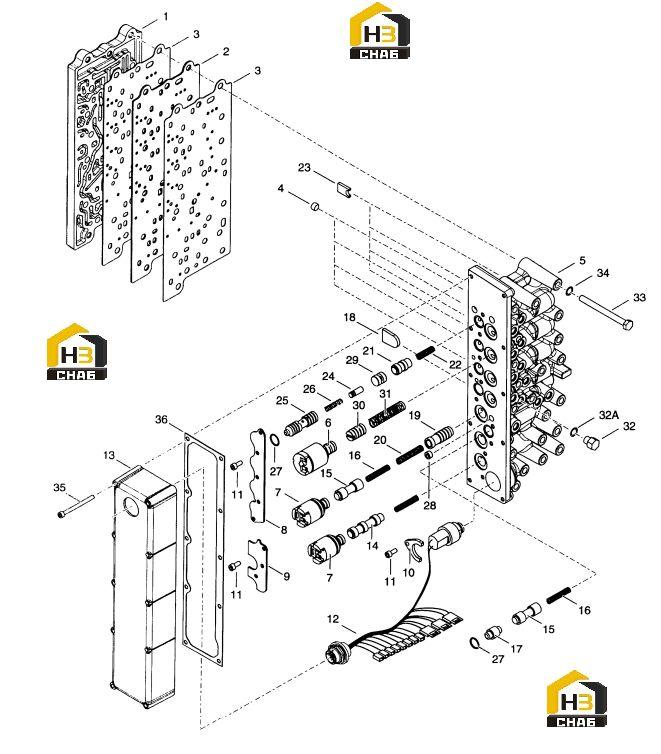

№ на схеме:-

Наименование:STRAP 2,4 X 200 MM

Каталожный номер:4202198

Комплект:5

Примечание:Not Illustrated

№ на схеме:1

Наименование:SPACER PLATE

Каталожный номер:4207513

Комплект:1

Примечание:

№ на схеме:2

Наименование:ADAPTER PLATE 4/4 SPEED VALVE

Каталожный номер:4207515

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET SPACER PLATE

Каталожный номер:4207512

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLUG-RESTRICTION M5

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:5

Наименование:SPOOL BODY

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:6

Наименование:VFS (BOSCH A260 160 079)

Каталожный номер:4207160

Комплект:4

Примечание:

№ на схеме:7

Наименование:SOLENOID 12V

Каталожный номер:4205795

Комплект:3

Примечание:

№ на схеме:8

Наименование:CLAMP VFS

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:9

Наименование:CLAMP ON/OFF

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:10

Наименование:CLAMP PRESSURE SWITCH

Каталожный номер:4207501

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW M5

Каталожный номер:1GM512

Комплект:9

Примечание:

№ на схеме:12

Наименование:WIRING HARNESS

Каталожный номер:4210129

Комплект:1

Примечание:

№ на схеме:13

Наименование:COVER-SOLENOIDS

Каталожный номер:4209707

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPOOL

Каталожный номер:-

Комплект:2

Примечание:Not Sold Separately

№ на схеме:15

Наименование:SPOOL

Каталожный номер:-

Комплект:2

Примечание:Not Sold Separately

№ на схеме:16

Наименование:SPRING-PILOT VALVE

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:17

Наименование:SPOOL SWITCH PILOT

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:18

Наименование:PIN-PARALLEL

Каталожный номер:-

Комплект:2

Примечание:Not Sold Separately

№ на схеме:19

Наименование:SPOOL PRESSURE REDUCER

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:20

Наименование:SPRING PRESSURE REDUCER

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:21

Наименование:SPOOL PRESSURE CHECK

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:22

Наименование:SPRING PRESSURE CHECK

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:23

Наименование:PIN PARALLEL

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:24

Наименование:STOP

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:25

Наименование:SPOOL INTENSIFIER

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:26

Наименование:SPRING

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:27

Наименование:O RING

Каталожный номер:-

Комплект:5

Примечание:Not Sold Separately

№ на схеме:28

Наименование:PLUG RESTRICTION

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately

№ на схеме:29

Наименование:SPOOL-STOP

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:30

Наименование:SPOOL ACCUMULATOR

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:31

Наименование:SPRING-ACCUMULATOR

Каталожный номер:-

Комплект:4

Примечание:Not Sold Separately

№ на схеме:32A

Наименование:O RING - PART OF ITEM 32

Каталожный номер:76K11

Комплект:12

Примечание:

№ на схеме:32

Наименование:PLUG M10X1 - INCLUDING ITEM 32A

Каталожный номер:4203846

Комплект:12

Примечание:

№ на схеме:33

Наименование:CAPSCREW

Каталожный номер:1CM890

Комплект:4

Примечание:

№ на схеме:34

Наименование:LOCKWASHER

Каталожный номер:6EM80

Комплект:4

Примечание:

№ на схеме:35A

Наименование:LOCKWASHER

Каталожный номер:8EM50

Комплект:10

Примечание:

№ на схеме:35

Наименование:SCREW

Каталожный номер:1GM560

Комплект:10

Примечание:

№ на схеме:36

Наименование:GASKET - PROTECTION COVER

Каталожный номер:4207516

Комплект:1

Примечание:
