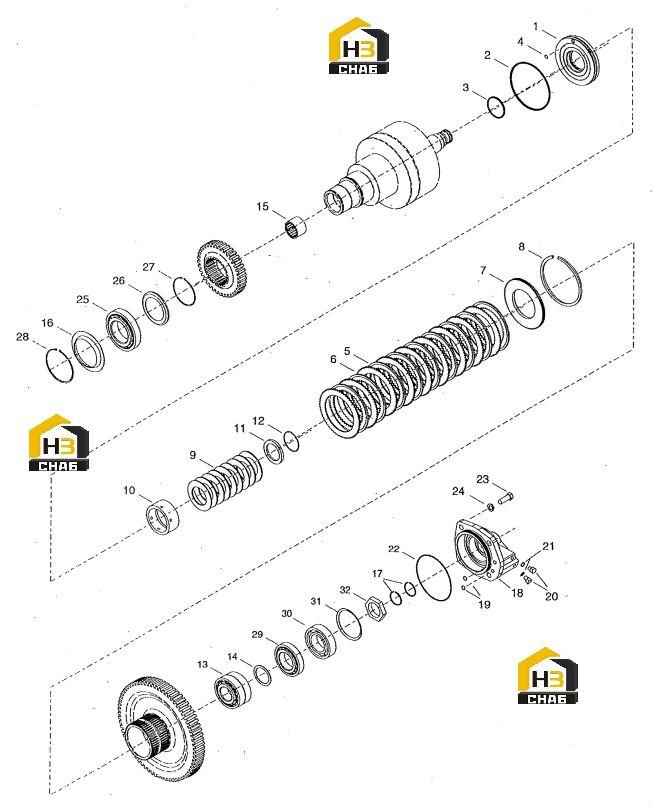

Комплектующие первой передачи

← Передача вторая и задний ход Передача четвертая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY CL.PISTON,SCREEN&SEALS-INCL.ITEMS 2,3&4

Каталожный номер:4207415

Комплект:1

Примечание:

№ на схеме:2

Наименование:SEAL CLUTCH PISTON OUTER - PART OF ITEM 1

Каталожный номер:4207417

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - PART OF ITEM 1

Каталожный номер:248768

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREEN - PART OF ITEM 1

Каталожный номер:4202581

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE-FRICTION

Каталожный номер:4215606

Комплект:11

Примечание:

№ на схеме:6

Наименование:DISC CLUTCH OUTER HOERBIGER

Каталожный номер:4207455

Комплект:11

Примечание:

№ на схеме:7

Наименование:END PLATE 1ST

Каталожный номер:4207457

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING

Каталожный номер:7JM195

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPRING-BELLEVILLE

Каталожный номер:4214544

Комплект:1

Примечание:Not Illustrated

№ на схеме:10

Наименование:CLUTCH PISTON SPACER

Каталожный номер:4207424

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETAINER - SNAP RING

Каталожный номер:4209529

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:1

Примечание:

№ на схеме:13

Наименование:ASSY-TAPERED ROLLER BEARING

Каталожный номер:4210883

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER-BEARING SUPPORT

Каталожный номер:234230

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING-NEEDLE ROLLER

Каталожный номер:249618

Комплект:1

Примечание:

№ на схеме:16

Наименование:OIL RETAINER

Каталожный номер:4207461

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-PISTON

Каталожный номер:4207451

Комплект:2

Примечание:

№ на схеме:18

Наименование:CAP 1ST SPEED.SHAFT REAR BEARING

Каталожный номер:4211754

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:60K30012

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG M10X1 - INCLUDING ITEM 21

Каталожный номер:4203846

Комплект:2

Примечание:

№ на схеме:21

Наименование:O RING - PART OF ITEM 20

Каталожный номер:76K11

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:60K40428

Комплект:1

Примечание:

№ на схеме:23

Наименование:CAPSCREW

Каталожный номер:1C924

Комплект:4

Примечание:

№ на схеме:24

Наименование:LOCKWASHER

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:25

Наименование:BEARING 1ST SPEED CLUTCH SHAFT FRONT

Каталожный номер:4207463

Комплект:1

Примечание:

№ на схеме:26

Наименование:BEARING SPACER

Каталожный номер:4207464

Комплект:1

Примечание:

№ на схеме:27

Наименование:RING-SNAP

Каталожный номер:5JM88

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:7JM130

Комплект:1

Примечание:

№ на схеме:29

Наименование:BEARING ROLLER REAR

Каталожный номер:4207465

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING BALL REAR

Каталожный номер:4207466

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPRING-DISC

Каталожный номер:4207467

Комплект:1

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:4207468

Комплект:1

Примечание:
