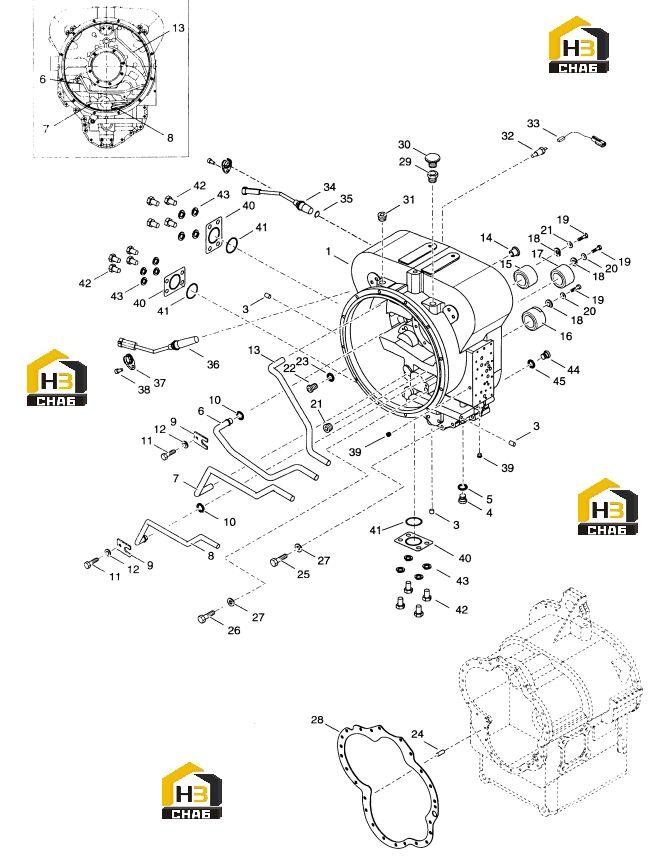

Корпус гтр

← Компоненты кпп Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:BRACKET

Каталожный номер:4208888

Комплект:2

Примечание:Not Illustrated

№ на схеме:-

Наименование:ASSY-CONV HSG & EXP PLUGS-PART OF ITEM 1

Каталожный номер:4211364

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-CONVERTER HOUSING-INCL ITEMS 2 THRU 23

Каталожный номер:4211365

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG-EXPANSION- PART OF ITEM 2

Каталожный номер:4202095

Комплект:3

Примечание:

№ на схеме:4

Наименование:PLUG-SCREW TYPE-PART OF ITEM 1

Каталожный номер:1KM22

Комплект:1

Примечание:

№ на схеме:5

Наименование:O RING-PART OF ITEM 1

Каталожный номер:60K20022

Комплект:1

Примечание:

№ на схеме:6

Наименование:ASSY-FORWARD PRESSURE TUBE-PART OF ITEM 1

Каталожный номер:4208749

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE-3RD PRESSURE-PART OF ITEM 1

Каталожный номер:4208750

Комплект:1

Примечание:

№ на схеме:8

Наименование:ASSY-4TH PRESSURE TUBE-PART OF ITEM 1

Каталожный номер:4208751

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLIP-TUBE-PART OF ITEM 1

Каталожный номер:243676

Комплект:2

Примечание:

№ на схеме:10

Наименование:O RING -PART OF ITEM 1

Каталожный номер:60K30016

Комплект:2

Примечание:

№ на схеме:11

Наименование:CAPSCREW -PART OF ITEM 1

Каталожный номер:1C510

Комплект:2

Примечание:

№ на схеме:12

Наименование:LOCKWASHER-PART OF ITEM 1

Каталожный номер:4E5

Комплект:2

Примечание:

№ на схеме:13

Наименование:TUBE-VALVE OIL SUPPLY-PART OF ITEM 1

Каталожный номер:4208752

Комплект:1

Примечание:

№ на схеме:14

Наименование:SLEEVE-PRESSURE & LUBR TUBE-PART OF ITEM 1

Каталожный номер:222067

Комплект:1

Примечание:

№ на схеме:15

Наименование:SLEEVE CONVERTER HOUSING-PART OF ITEM 1

Каталожный номер:4207365

Комплект:1

Примечание:

№ на схеме:16

Наименование:SLEEVE-CONV HOUSING REV-2ND - PART OF ITEM 1

Каталожный номер:4207366

Комплект:1

Примечание:

№ на схеме:17

Наименование:SLEEVE-CONV HOUSING 4TH - PART OF ITEM 1

Каталожный номер:4207367

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER - PART OF ITEM 1

Каталожный номер:230851

Комплект:3

Примечание:

№ на схеме:19

Наименование:CAPSCREW - PART OF ITEM 1

Каталожный номер:1C510

Комплект:3

Примечание:

№ на схеме:20

Наименование:LOCKWASHER - PART OF ITEM 1

Каталожный номер:4E5

Комплект:3

Примечание:

№ на схеме:21

Наименование:PLUG - PART OF ITEM 1

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG-SCREW TYPE - PART OF ITEM 1

Каталожный номер:1KM12

Комплект:2

Примечание:

№ на схеме:23

Наименование:O RING - PART OF ITEM 1

Каталожный номер:60K20012

Комплект:2

Примечание:

№ на схеме:24

Наименование:DOWEL PIN

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:25

Наименование:CAPSCREW

Каталожный номер:17C768

Комплект:14

Примечание:

№ на схеме:26

Наименование:CAPSCREW

Каталожный номер:17C724

Комплект:9

Примечание:

№ на схеме:27

Наименование:LOCKWASHER

Каталожный номер:4E7

Комплект:23

Примечание:

№ на схеме:28

Наименование:GASKET-CONVERTER TO TRANSMISSION

Каталожный номер:243698

Комплект:1

Примечание:

№ на схеме:29

Наименование:BUSHING-PIPE REDUCING

Каталожный номер:19F8

Комплект:1

Примечание:

№ на схеме:30

Наименование:AIR-BREATHER

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:31

Наименование:PIPE PLUG

Каталожный номер:11F12

Комплект:1

Примечание:

№ на схеме:32

Наименование:SWITCH-TEMPERATURE

Каталожный номер:241011

Комплект:1

Примечание:

№ на схеме:33

Наименование:ADAPTOR-TEMPERATURE SWITCH

Каталожный номер:4207096

Комплект:1

Примечание:

№ на схеме:34

Наименование:ASSEMBLY-SPEED SENSOR-INCL ITEM 35

Каталожный номер:4209784

Комплект:1

Примечание:

№ на схеме:35

Наименование:O RING-SPEED SENSOR-PART OF ITEM 34 AND 36

Каталожный номер:4209809

Комплект:1

Примечание:

№ на схеме:36

Наименование:ASSEMBLY-SPEED SENSOR-INCLUDING ITEM 35

Каталожный номер:4209751

Комплект:1

Примечание:

№ на схеме:39

Наименование:PIPE PLUG

Каталожный номер:40K2

Комплект:2

Примечание:

№ на схеме:40

Наименование:COVER-SPLIT FLANGE SHIPPING

Каталожный номер:236302

Комплект:3

Примечание:

№ на схеме:41

Наименование:O RING

Каталожный номер:60K30106

Комплект:3

Примечание:

№ на схеме:42

Наименование:CAPSCREW

Каталожный номер:1CM1016

Комплект:12

Примечание:

№ на схеме:43

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:12

Примечание:

№ на схеме:44

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM12

Комплект:1

Примечание:

№ на схеме:45

Наименование:O RING

Каталожный номер:60K20012

Комплект:1

Примечание:
